Guía para seleccionar un monitor industrial: brillo, interfaz táctil, señal y montaje

En un monitor industrial, mostrar la imagen y devolver el táctil al ordenador correcto son dos comprobaciones distintas. Primero se definen salida del host, interfaz visible, guantes o útil de operación y montaje; después se comparan modelos. Esa relación permite detectar problemas de conversión de vídeo, USB o dimensiones antes de instalar.

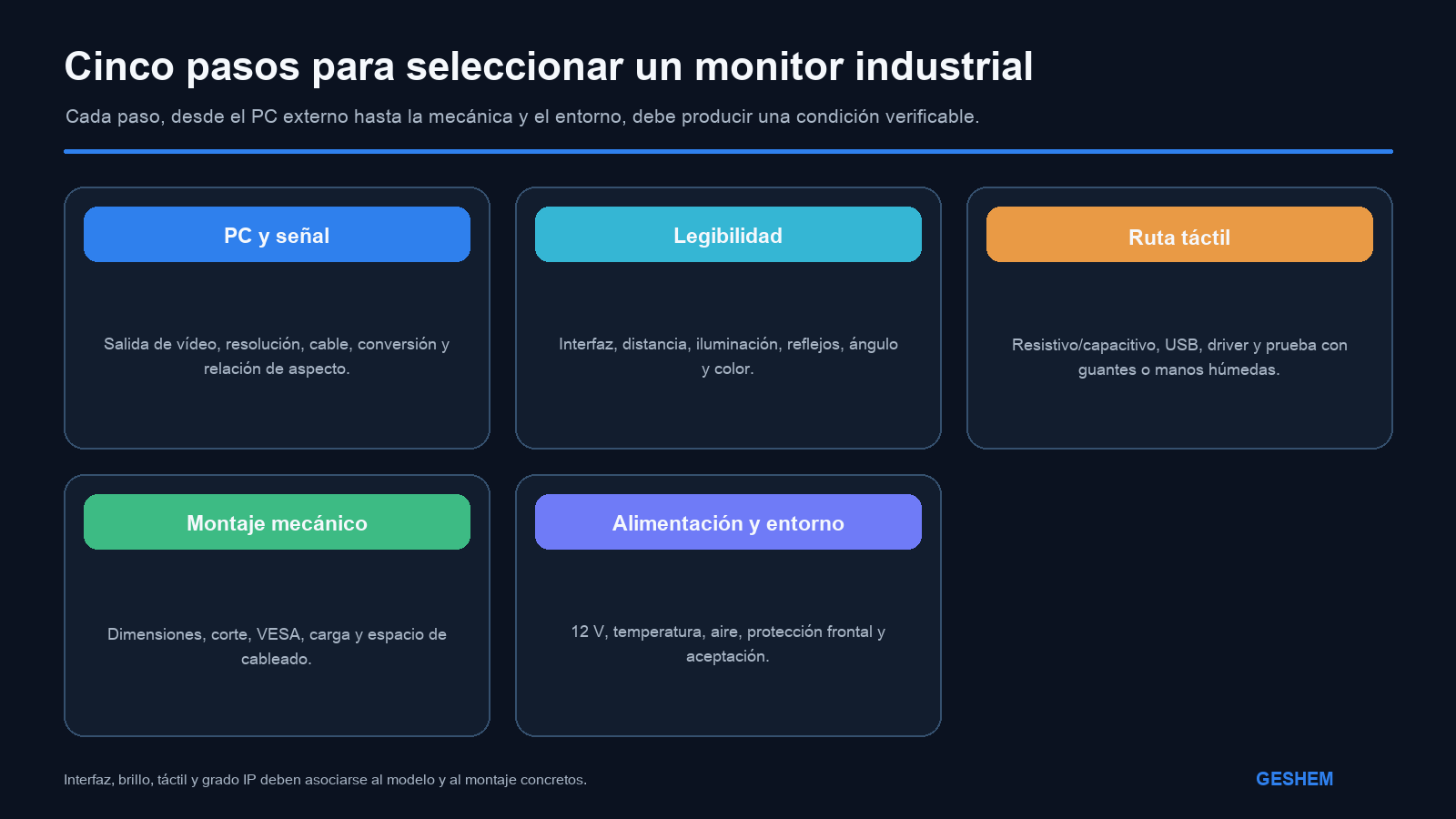

La selección del monitor combina el PC externo, la pantalla, el tacto y las condiciones de instalación.
La selección del monitor combina el PC externo, la pantalla, el tacto y las condiciones de instalación.

Diferenciar un monitor industrial PDS de un panel PC PPC

Un monitor PDS recibe vídeo desde un PC externo y, en las versiones táctiles, envía las coordenadas al mismo PC. La ficha del PDS-GS2101T-RY enumera control de pantalla, controlador táctil, entradas HD/DVI/VGA y USB para la interfaz táctil, pero no presenta CPU de propósito general, memoria, almacenamiento ni sistema operativo.

Un panel PC PPC integra capacidad de procesamiento, memoria, almacenamiento, sistema operativo, pantalla e interfaz táctil. Puede ejecutar HMI, MES, WMS u otra aplicación en el propio terminal. La diferencia se establece mediante la plataforma de cálculo y el sistema operativo, no por el aspecto del frontal ni por la expresión “pantalla táctil”.

Si el equipo ya incluye un PC industrial o un nodo de borde, el PDS evita duplicar la plataforma de cálculo en el puesto de operación. Si el terminal debe iniciar aplicaciones, almacenar información o conectar periféricos directamente, corresponde volver a la guía de panel PC industrial.

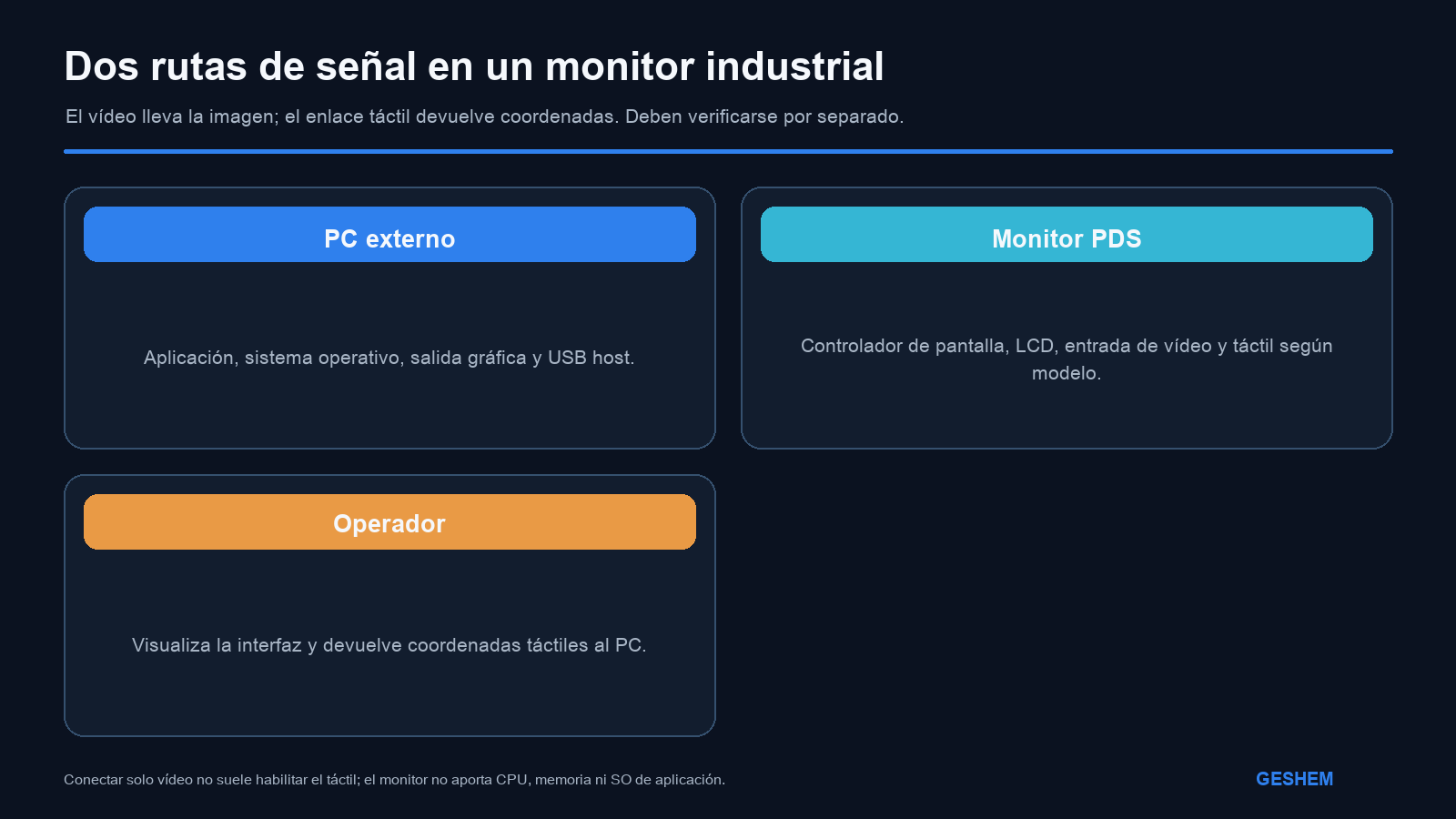

La imagen y la interacción táctil suelen recorrer enlaces diferentes. El PC entrega vídeo por VGA, HD, DVI u otra salida admitida; el monitor envía las coordenadas mediante USB u otra interfaz documentada. Conectar solo el vídeo normalmente permite ver, pero no operar la interfaz táctil; conectar solo su USB no genera imagen.

Vídeo y tacto son rutas separadas; en un modelo táctil, los datos de entrada vuelven al PC externo.
Vídeo y tacto son rutas separadas; en un modelo táctil, los datos de entrada vuelven al PC externo.

La tabla de conexiones del proyecto debe registrar:

Un adaptador añade un punto de compatibilidad y otro de fallo. Si una máquina antigua solo ofrece VGA y el nuevo PC solo salida digital, se debe probar la combinación final de PC, resolución, adaptador y cable, no inferir compatibilidad por la etiqueta del convertidor.

elegir tamaño y resolución con la interfaz real

No conviene asociar automáticamente 8 pulgadas con “equipo pequeño”, 15 pulgadas con “HMI” y 21,5 pulgadas con “tablero”. Una misma diagonal puede alojar interfaces distintas, y una misma interfaz puede exigir otra pantalla por la distancia, la densidad de botones o la relación de aspecto.

Antes de comparar modelos, hay que disponer de una captura o prototipo real y documentar:

La evaluación usa la resolución nativa, la escala del sistema o navegador y los botones y alarmas más pequeños. Distancia, ángulo y postura del operador determinan si tendencias, alarmas, diagramas y tablas se leen a la vez. Las condiciones de uso de guantes se revisan junto con contorno, recorte, profundidad y espacio para doblar los cables; así, un cambio de pantalla se estudia también como cambio mecánico.

Modelo Pantalla y resolución Interfaz táctil Brillo Lectura para la selección
PDS-GS0801T 8 pulgadas, 800×600 Resistivo 300 cd/m² Candidato para interfaz 4:3 compacta; faltan datos directos de VESA o recorte
PDS-GS1501T 15 pulgadas, 1024×768 Resistivo 300 cd/m² Candidato para interfaz 4:3 tradicional; patrón VESA documentado
PDS-GS2101T-RY 21,5 pulgadas, 1920×1080 Capacitivo de 10 puntos 250 cd/m² Candidato táctil 16:9; requiere validar distancia y soporte
PDS-GS215 21,5 pulgadas, 1920×1080 La ficha no indica función táctil 250 cd/m² Candidato de visualización básica; sin evidencia directa de temperatura, IP o empotrado

Las resoluciones 800×600, 1024×768 y 1920×1080 describen píxeles, no compatibilidad de software. Una HMI antigua puede fijar coordenadas, tipografía y relación de aspecto; al migrar a 16:9 pueden aparecer estiramiento, bandas o desviación táctil. La interfaz debe ejecutarse y operarse en el PC objetivo.

El brillo no constituye por sí solo una clase ambiental. La legibilidad también depende de la iluminancia, los reflejos, el ángulo de montaje, el vidrio, la paleta de la interfaz, el contraste de texto y la distancia. Los modelos verificados aquí indican 250 o 300 cd/m². Ninguno de esos valores se presenta como “alto brillo”, “uso exterior” o “legible bajo luz solar”. Cerca de ventanas o luminarias con reflejo directo se debe medir la iluminación en el ángulo previsto y probar pantallas reales de alarma.

La prueba debe observar:

Los proyectos bajo sol directo requieren evidencia adicional sobre alto brillo, unión óptica, antirreflejo, calentamiento, UV, protección y temperatura. Las cuatro fichas utilizadas no demuestran esas condiciones.

Ejemplo ilustrativo de operación para revisar reflejos, línea de visión y respuesta con guantes. La tableta genérica no representa un monitor PDS concreto ni prueba luminancia, lectura exterior o compatibilidad táctil del modelo seleccionado.
Ejemplo ilustrativo de operación para revisar reflejos, línea de visión y respuesta con guantes. La tableta genérica no representa un monitor PDS concreto ni prueba luminancia, lectura exterior o compatibilidad táctil del modelo seleccionado.

seleccionar la tecnología táctil por el medio de operación

PDS-GS0801T y PDS-GS1501T especifican tecnología táctil resistiva. La activación por presión permite evaluarlos para botones simples, entrada de un punto o modernización de sistemas antiguos. El nombre de la tecnología no demuestra funcionamiento con cualquier guante grueso, aceite, mano húmeda o lápiz.

El ensayo debe usar el guante, lápiz, contaminación superficial y presión reales, e incluir clic, arrastre, bordes, repetición y deriva de calibración. La interfaz debe conservar botones y separación adecuados. PDS-GS2101T-RY especifica tecnología táctil capacitiva de diez puntos y operación con mano húmeda. Esta capacidad se limita a ese modelo y a la configuración táctil documentada. No se amplía a todos los PDS ni a guantes gruesos o prevención de toque accidental.

Los gestos multipunto solo aportan valor si la aplicación los utiliza. En muchas HMI predominan pulsación, pulsación prolongada e introducción numérica. El número de puntos no sustituye la verificación del software.

Una pantalla táctil no es un controlador de seguridad. La parada de emergencia, las puertas y los enclavamientos deben implementarse con circuitos y sistemas de seguridad apropiados.

Modelo Entrada de vídeo Conexión de la interfaz táctil Evidencia de alimentación Límite
PDS-GS0801T 1×VGA 1×USB 2.0 Adaptador 100–240 VAC; entrada 12 VDC No añadir HD, DVI o DP; el USB solo corresponde a la interfaz táctil documentada
PDS-GS1501T VGA USB para la interfaz táctil Adaptador 100–240 VAC; entrada 12 VDC La tabla de la ficha prevalece sobre una fotografía de conectores
PDS-GS2101T-RY HD, DVI y VGA 1×USB para la interfaz táctil Adaptador de 36 W, entrada 100–240 V y salida 12 V Las tres entradas solo corresponden a este modelo; “HD” conserva la nomenclatura de la ficha
PDS-GS215 VGA estándar; HD/DVI opcionales Sin campo táctil Adaptador 12 V/2,5 A Las opciones no son estándar y no se añade USB táctil

También se revisan orientación del conector, curvatura del cable, espacio de inserción y alivio de tensión. La documentación no demuestra HDMI con bloqueo, conectores impermeables o aeronáuticos, interfaz táctil por RS232 ni DP como dotación estándar de estas cuatro unidades.

Asignación táctil correcta A → A y B → B frente a una asignación cruzada. Enumeración USB, destino y coordenadas se verifican por separado, también después de girar o reordenar las pantallas. Esquema funcional, sin atribuir soporte multimonitor a todos los modelos.
Asignación táctil correcta A → A y B → B frente a una asignación cruzada. Enumeración USB, destino y coordenadas se verifican por separado, también después de girar o reordenar las pantallas. Esquema funcional, sin atribuir soporte multimonitor a todos los modelos.

revisar dimensiones, VESA, empotrado y protección como un conjunto

El plano de PDS-GS1501T indica 75×75 y 100×100 mm, con ocho roscas M4. PDS-GS2101T-RY también documenta 75×75 y 100×100 mm. Todavía hay que comprobar masa, capacidad del soporte, par al tocar, vibración, ángulo, tensión de cables y mantenimiento. No existe aquí evidencia de que un soporte vehicular, brazo, carril DIN o pedestal sea accesorio estándar de esos modelos. PDS-GS215 solo indica una base opcional.

La descripción de PDS-GS1501T menciona VESA o empotrado, pero no aporta un recorte inequívoco. PDS-GS2101T-RY ofrece dimensiones y dibujo, pero esta guía no calcula el recorte a partir de él. Antes de mecanizar se necesita plano vigente, tolerancia, espesor de panel, fijaciones y secuencia de apriete.

PDS-GS0801T documenta 228×178×30 mm sin datos claros de VESA o recorte. La presencia de un frontal no prueba que pueda empotrarse en cualquier abertura. PDS-GS0801T y PDS-GS1501T ofrecen IP65 frontal como opción; PDS-GS2101T-RY especifica IP65 frontal. El alcance no incluye automáticamente carcasa posterior, alimentación, vídeo, USB, cables ni junta de montaje.

El resultado tras integrar depende de la precisión y planitud del recorte, la junta, las fijaciones, el apriete, la exposición posterior, el sentido y la presión de limpieza y el sellado después del mantenimiento. Por ello, IP65 frontal no se reformula como equipo lavable, inmersión IP67 o limpieza IP69K.

Modelo Alimentación Temperatura de funcionamiento Evidencia mecánica y de protección No ampliar a
PDS-GS0801T 12 VDC con adaptador −10 a 50 °C, con circulación de aire IP65 frontal opcional; 228×178×30 mm 9–36 V, IP de equipo completo, exterior o mantenimiento nulo
PDS-GS1501T 12 VDC con adaptador −10 a 60 °C IP65 frontal opcional; 380×300×40 mm; VESA 75/100 Recorte definitivo, uso vehicular, lavado o amplio rango estándar
PDS-GS2101T-RY Adaptador con salida 12 V −10 a 60 °C IP65 frontal; 547×338,5×55,9 mm; VESA 75/100 IP completo, sol directo o certificación de toda la gama
PDS-GS215 Adaptador 12 V/2,5 A No indicada Base opcional; sin evidencia directa de IP, empotrado o VESA Temperatura industrial, función táctil o entorno severo

Un valor de 12 V no prueba conexión directa a una fuente de armario de 24 V, a un vehículo ni a una entrada 9–36 VDC. Si se exige conexión directa se deben obtener rango, conector, inversión de polaridad, sobretensión, tierra y EMC; de lo contrario se aplica el adaptador especificado.

La temperatura de ficha tampoco sustituye el diseño térmico después de integrar. En armarios cerrados, cerca de fuentes de calor o con retroiluminación elevada se debe medir alrededor del monitor y ensayar con el PC, cables, montaje y tiempo de operación definitivos.

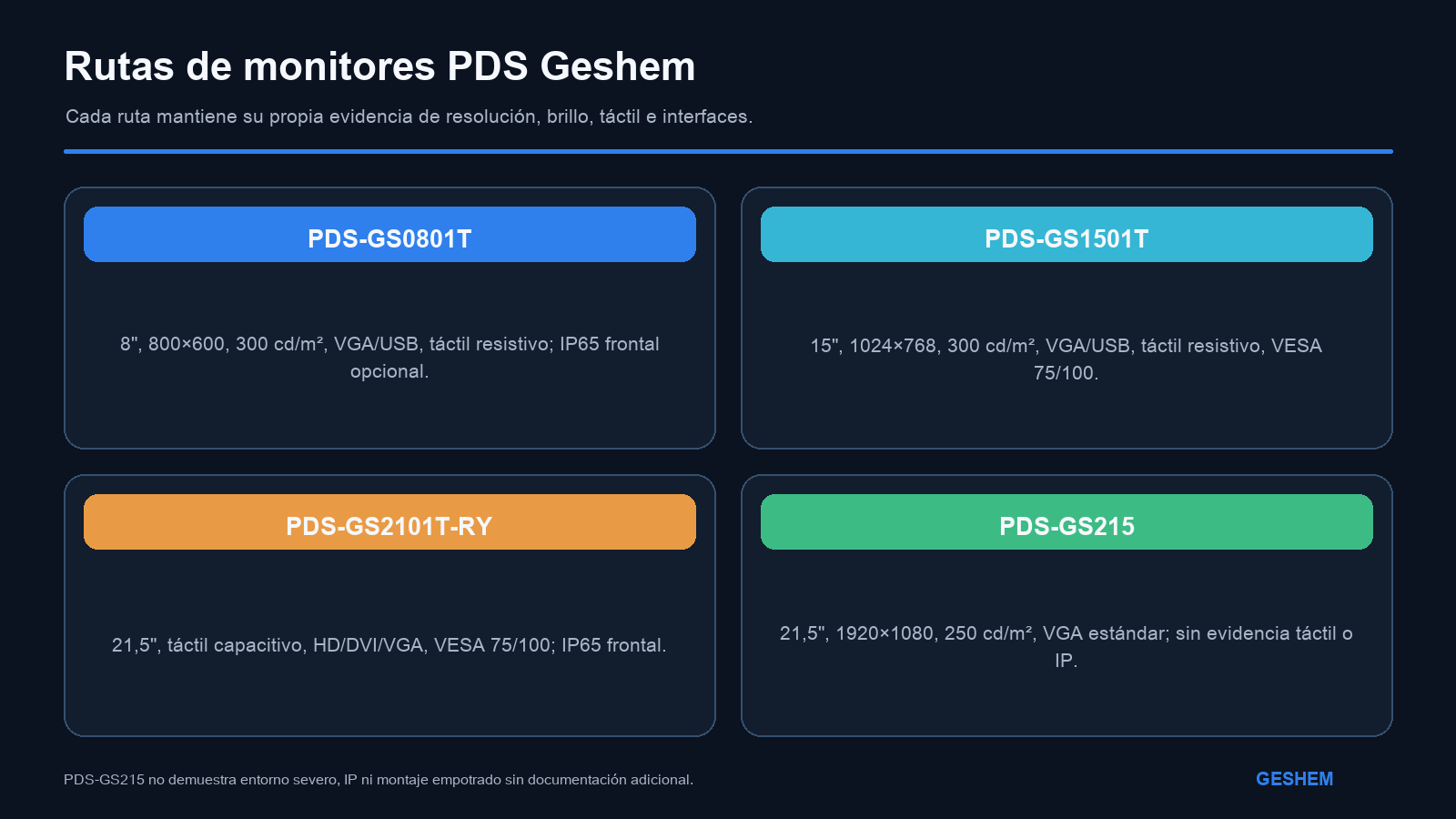

Cuatro rutas PDS de Geshem

PDS-GS0801T — Candidato para una salida VGA de 800×600, interfaz 4:3 compacta y entrada de presión de un punto. Se verifican 12 VDC, conexión USB 2.0 para la interfaz táctil, −10 a 50 °C con circulación de aire y la condición opcional del IP65 frontal. Faltan datos claros de VESA o recorte.

PDS-GS1501T — Candidato para 1024×768, VGA y conexión USB para la interfaz táctil. La ficha indica VESA 75/100, 380×300×40 mm e IP65 frontal opcional. El montaje empotrado se menciona, pero el recorte debe obtenerse antes del mecanizado.

PDS-GS2101T-RY — Candidato para 1920×1080, entradas HD/DVI/VGA y tecnología táctil capacitiva de diez puntos. La operación con mano húmeda, la conexión USB de la interfaz táctil, el IP65 frontal y VESA 75/100 solo corresponden al modelo y configuración documentados.

PDS-GS215 — Candidato de interior cuando se requieren 1920×1080, VGA estándar y la evaluación de HD/DVI opcionales, sin función táctil. La ficha no aporta temperatura de funcionamiento, IP, VESA o empotrado.

Modelo Condición de preselección Capacidades verificadas Límite principal
PDS-GS0801T 8 pulgadas 4:3, VGA y tecnología táctil resistiva 800×600, 300 cd/m², USB 2.0, 12 VDC, −10 a 50 °C IP65 frontal opcional; VESA/recorte no verificados; metadato PDF discordante
PDS-GS1501T 15 pulgadas 4:3, VGA y tecnología táctil resistiva 1024×768, 300 cd/m², USB, 12 VDC, VESA 75/100 IP65 frontal opcional; recorte no definido
PDS-GS2101T-RY 21,5 pulgadas 1080p y varias entradas 250 cd/m², HD/DVI/VGA, USB, mano húmeda, IP65 frontal, VESA No equivale a alto brillo ni IP completo
PDS-GS215 21,5 pulgadas 1080p sin función táctil 250 cd/m², VGA estándar, HD/DVI y base opcionales, 12 V/2,5 A Sin evidencia de función táctil, temperatura, IP, VESA o empotrado

Los modelos muestran cómo formar una lista corta, no una recomendación universal ni una configuración de suministro. Para compra se requiere la ficha vigente, el plano, la referencia completa, las opciones y la confirmación escrita.

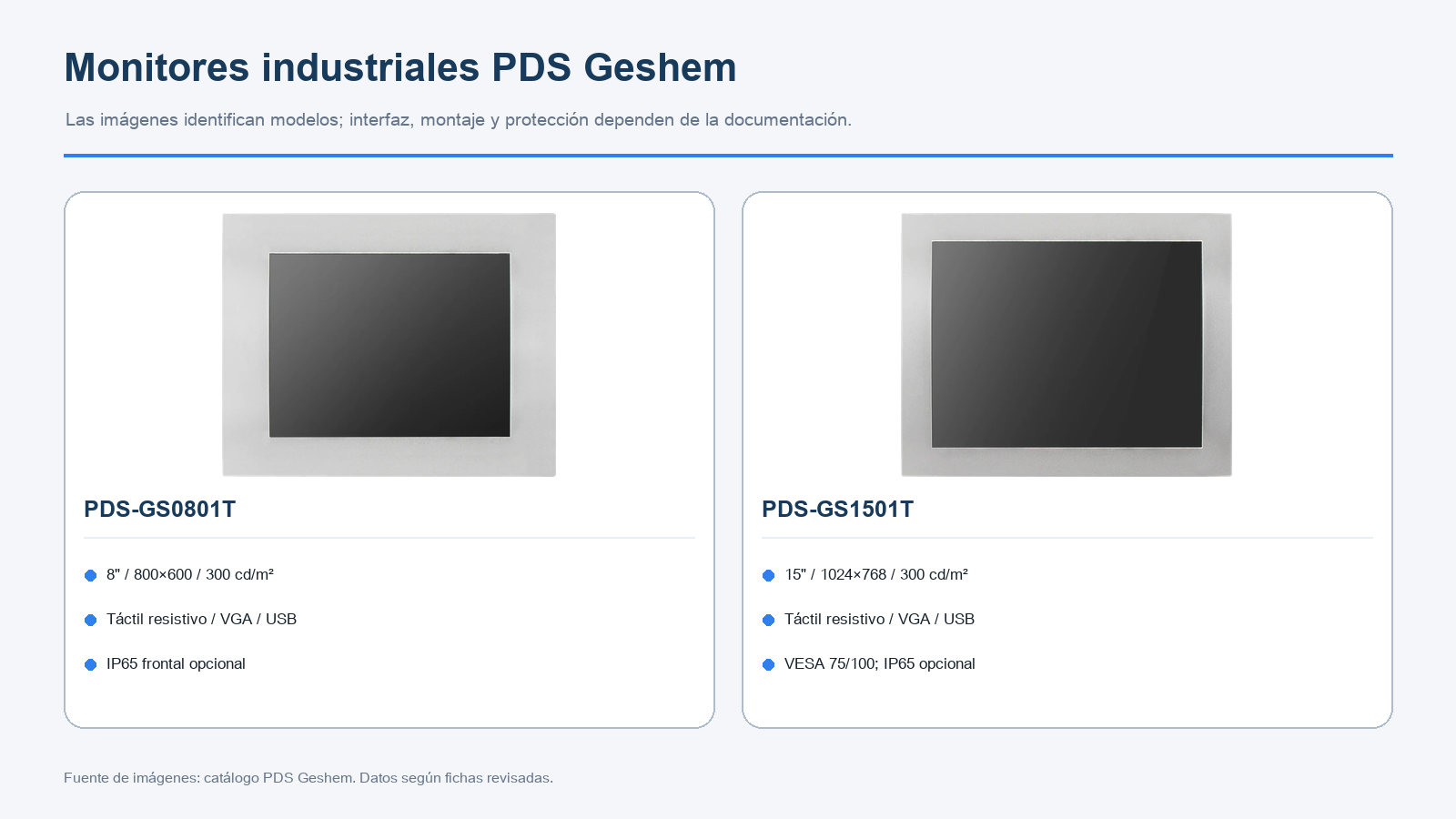

Fotografía original del frontal del PDS-GS0801T. La pantalla de 8 pulgadas y formato 4:3 se interpreta con la ficha de ese modelo, sin atribuir sus características a toda la gama.
Fotografía original del frontal del PDS-GS0801T. La pantalla de 8 pulgadas y formato 4:3 se interpreta con la ficha de ese modelo, sin atribuir sus características a toda la gama.

Comprobar el trabajo con la configuración final

Con el host, cables, fuente y montaje finales se comprueban vídeo y táctil por separado, incluyendo esquinas, giro o varias pantallas, arranque, reanudación y reconexión. Modo de imagen, USB, driver y topología documentados permiten comparar una modificación posterior.
