Guía para seleccionar un PC industrial: carga, E/S, expansión y montaje

Al añadir inspección a una línea existente, elegir CPU es sólo una parte: también cuentan las cámaras, tarjetas, profundidad del armario y escritura continua. Dos equipos con procesador y número de puertos parecidos pueden comportarse de forma distinta por su carcasa, límites de potencia, almacenamiento y cableado. Definir la tarea y los dispositivos conectados permite saber qué parámetros comparar.

Los criterios siguientes relacionan carga, E/S, expansión, disipación y montaje. Los modelos son ejemplos de configuración; opciones, certificaciones, software y disponibilidad se comprueban en la documentación y el pedido de cada equipo.

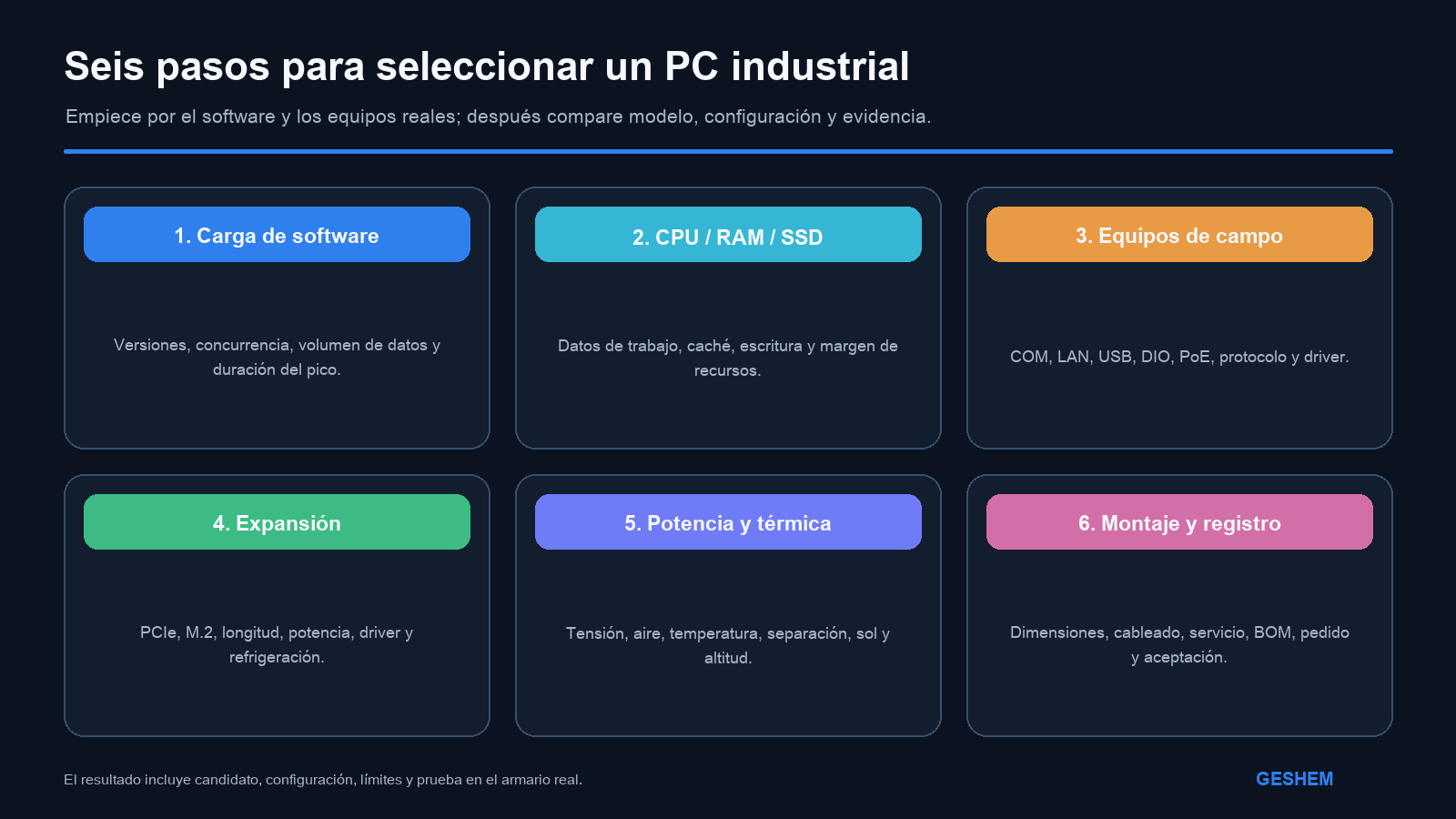

Condiciones que orientan la selección

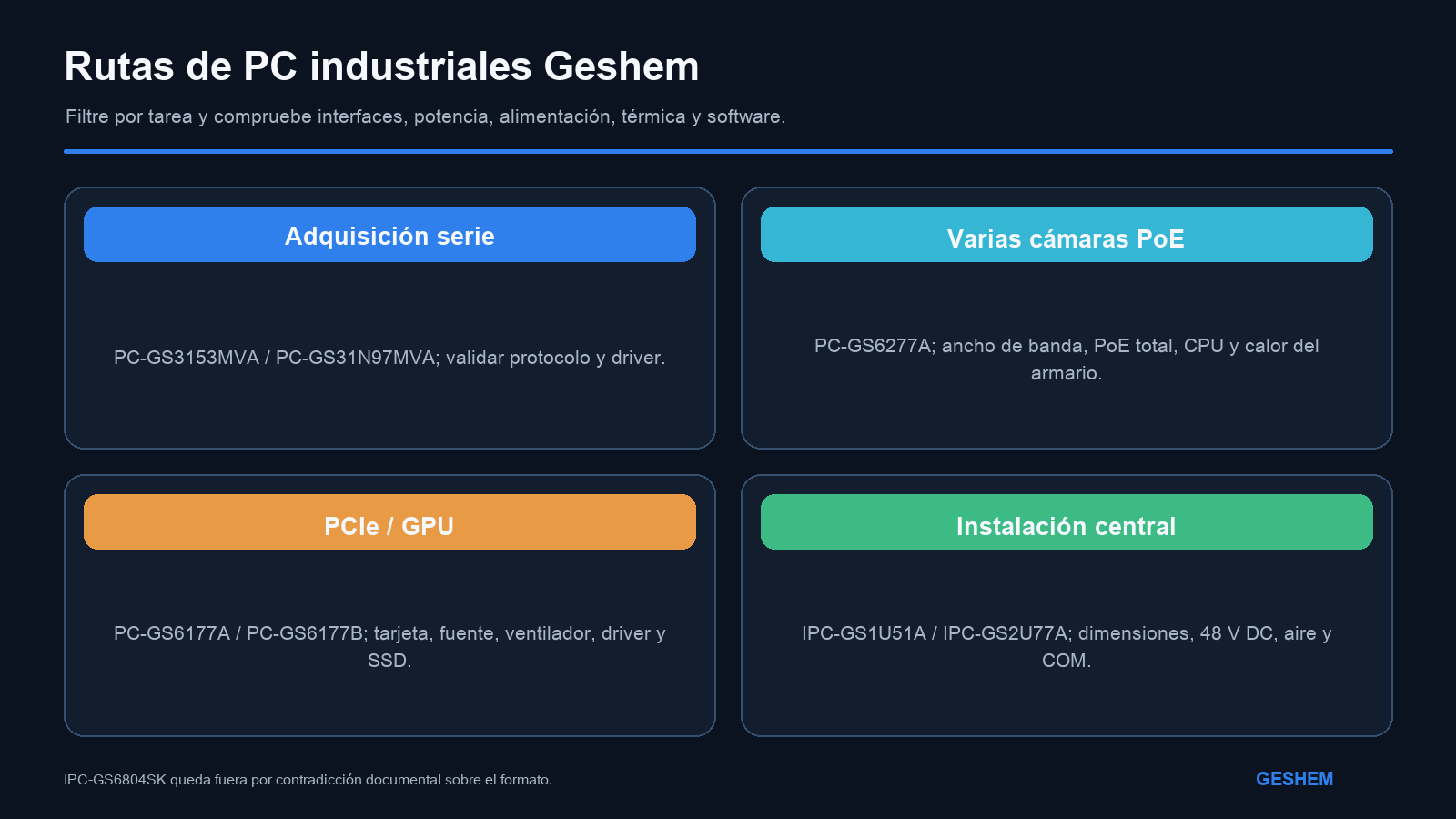

Necesidad Datos de entrada Ruta de producto que puede evaluarse Lo que no puede deducirse
Adquisición serie, red de equipos o servicio local ligero Software, puntos, muestreo, modo COM y número de LAN PC compactos como PC-GS3153MVA, PC-GS31N97MVA y PC-GS34XXS Protocolos, almacenamiento sin red o actualización remota incluidos
Varias cámaras de red Cantidad, resolución, fotogramas, ancho de banda, potencia PoE, almacenamiento y proceso PC con varias LAN/PoE como PC-GS6277A Que el número de puertos sea el número admisible de cámaras o incluya software de visión
Tarjeta PCIe o GPU Longitud, bus, consumo, alimentación auxiliar, controlador y refrigeración PC de expansión como PC-GS6177A y PC-GS6177B Compatibilidad de toda tarjeta o ausencia de ventiladores en la configuración completa
Instalación concentrada en armario Anchura, profundidad, alimentación, cableado, mantenimiento, calor y ruido IPC para rack como IPC-GS1U51A e IPC-GS2U77A Fuente redundante, RAID, IPMI, conexión en caliente o capacidad de servidor
Armario caliente, cerrado o con polvo Temperatura alrededor del equipo, circulación, separación y protección Filtrar según cada ficha y estructura Que “sin ventilador” implique sellado, alto IP o independencia del flujo de aire
Fabricación en serie y mantenimiento BOM, imagen, repuestos, cambio, fin de vida y sustitución Control mediante documentación contractual Plazo fijo de suministro o bloqueo de BOM como prestación estándar
Recorridos de alimentación PoE, imágenes y coordinación con el PLC. La microrráfaga es un ejemplo separado: entrada agregada de 4 Gb/s y salida compartida de 2,5 Gb/s durante 10 ms acumulan 1,875 MB; no es la velocidad de cada cámara ni una medición de producto.
Recorridos de alimentación PoE, imágenes y coordinación con el PLC. La microrráfaga es un ejemplo separado: entrada agregada de 4 Gb/s y salida compartida de 2,5 Gb/s durante 10 ms acumulan 1,875 MB; no es la velocidad de cada cámara ni una medición de producto.

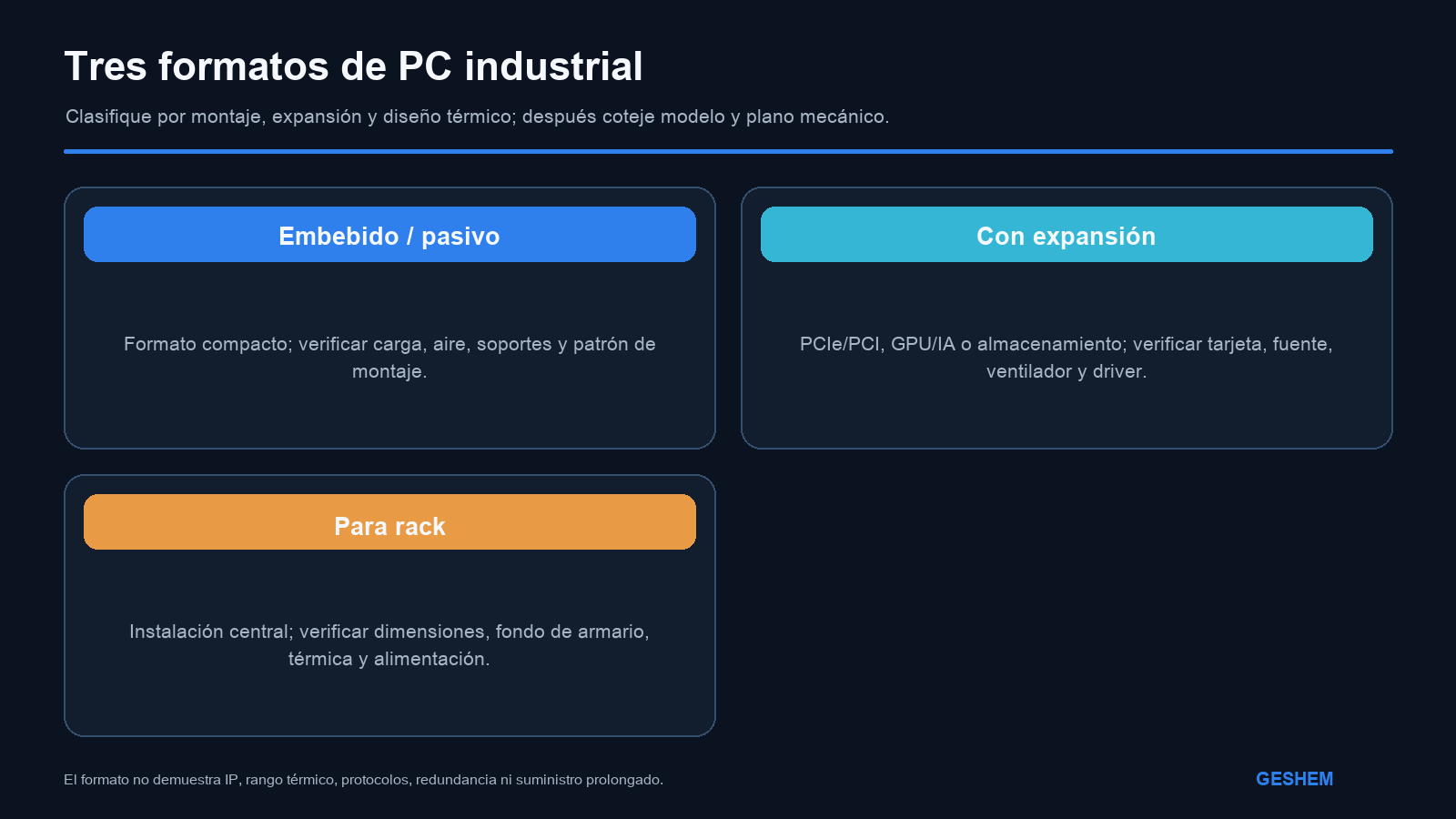

Tres rutas de producto

PC industrial embebido o sin ventilador

Esta ruta combina carcasa compacta, refrigeración pasiva y montaje próximo a la máquina. PC-GS3153MVA, PC-GS31N97MVA, PC-GS34XXS y PC-GS50XXY son candidatos cuando la carga, las interfaces y el espacio están delimitados.

“Sin ventilador” describe un método de refrigeración. No demuestra carcasa sellada, grado IP alto, ausencia total de ruido ni mantenimiento nulo. Varios modelos condicionan la temperatura a circulación de aire sobre la superficie; por eso el valor de ficha no se traslada sin más a un armario cerrado.

PC industrial de expansión

Una tarjeta de adquisición, más almacenamiento, GPU o acelerador introduce requisitos de tamaño, ranura, consumo, alimentación, controlador y flujo de aire. PC-GS6177A, PC-GS6177B y PC-GS6277A cubren rutas distintas de PCIe, varias redes, PoE, DIO o GPU.

La presencia de una ranura no prueba compatibilidad. Hay que comprobar señal eléctrica, longitud y placa, potencia, refrigeración, controlador, sistema operativo y temperatura continua con la tarjeta objetivo.

PC industrial para rack

El rack permite concentrar cálculo y conexiones en un armario, pero no aporta por sí solo redundancia de fuente, RAID, conexión en caliente, IPMI o aplicaciones de servidor. Las fichas y páginas de IPC-GS1U51A e IPC-GS2U77A sí los identifican como computadores industriales para rack y permiten evaluarlos para esa mecánica.

Ejemplos de formatos y montaje de PC industriales
Ejemplos de formatos y montaje de PC industriales

Definir el cálculo con el software y la carga continua

El nombre de la CPU no es una conclusión de rendimiento. Antes de seleccionar se documentan:

sistema operativo, aplicación, versión y controladores; uso medio y máximo de CPU y duración del máximo; tareas concurrentes, puntos, frecuencia de muestreo y ciclo de proceso; cámaras, resolución, fotogramas, codificación y procesamiento; memoria, caché, base de datos, registros y contenedores; tarjetas de adquisición, GPU, aceleradores o dispositivos PoE; latencia admisible, reducción de frecuencia por temperatura y recuperación; temperatura, circulación y alimentación dentro del armario final.

PC-GS34XXS cubre varias plataformas de bajo consumo y Core en una estructura, pero CPU, memoria, almacenamiento, vídeo, USB, serie y alimentación varían por configuración. PC-GS6277A admite plataformas de 12.ª/13.ª generación con una limitación de pedido de 35 W para CPU; ese límite debe compararse con la carga continua.

PC-GS6177B puede configurarse con GPU o acelerador de IA. La documentación demuestra una ruta física de expansión, no rendimiento de modelos, latencia de inferencia, memoria gráfica ni compatibilidad de frameworks.

Calcular memoria y almacenamiento por conjunto de trabajo

No es válido fijar de forma universal que cierta memoria sirve para adquisición y otra para visión. La capacidad depende del sistema, la aplicación, la caché, la base de datos y la concurrencia, más una reserva para actualización.

La arquitectura de almacenamiento debe responder:

si sistema, datos y registros estarán separados; si se guardarán imágenes originales, defectos, vídeo, trazabilidad o caché; volumen diario, período de retención y pérdida admisible; recuperación del sistema de archivos, base de datos e imagen tras corte de energía.

PC-GS6177A permite dos bandejas SATA de 2,5 pulgadas y una ruta mSATA; PC-GS6177B ofrece opciones SATA de 2,5 pulgadas, M.2 NVMe y mSATA; PC-GS6277A aporta M.2 2280. El medio, la capacidad y el rango térmico se especifican en el pedido. El nombre de una ranura no demuestra vida de escritura ni protección ante fallo eléctrico.

Cotejar cada dispositivo con cada interfaz

COM y dispositivos serie

Para cada PLC, instrumento, lector o equipo legado se debe registrar RS232, RS485 o RS422, aislamiento, velocidad, tierra, longitud y terminación. Un puerto COM no incluye automáticamente Modbus, OPC UA ni un controlador específico.

PC-GS3153MVA especifica dos RS232/485/422 y PC-GS6177A, cuatro COM. En PC-GS6177B y PC-GS31N97MVA hay diferencias entre documentos; el pedido y el plano de conectores deben fijar cantidad y modos.

IPC-GS1U51A e IPC-GS2U77A enumeran cinco RS232. Sus fichas escriben “RS482/RS422” para un modo opcional de los puertos 1–2, probablemente por un error de edición. Esta guía no lo corrige a RS485; si el proyecto requiere ese modo, debe obtenerse una ficha revisada.

LAN, PoE y cámaras

Un proyecto con varias redes necesita presupuesto de ancho de banda, potencia y calor. PC-GS6277A ofrece seis Gigabit Ethernet; LAN3–6 admiten 802.3af PoE y la potencia PoE total no supera 40 W. El número de cámaras también depende de consumo individual, tráfico, CPU, almacenamiento y temperatura.

PC-GS3153MVA especifica 802.3af PoE en LAN1–3, hasta 15,4 W por puerto. Esto no determina el presupuesto total. En PC-GS31N97MVA deben resolverse las diferencias entre imagen y tabla antes de fijar puertos PoE y potencia total.

USB, DIO y vídeo

USB se revisa por generación, posición, ancho de banda, potencia y fijación. DIO/GPIO se revisa por número de señales, nivel eléctrico, aislamiento, controlador y estado sin alimentación. El vídeo se prueba con resolución, número de pantallas y sistema operativo.

PC-GS6177A aporta DIO aislado de 16 bits; PC-GS6277A, 8DI+8DO. IPC-GS1U51A indica GPIO 8 entradas/8 salidas e IPC-GS2U77A ofrece 12 entradas/4 salidas como opción. Ninguno de esos campos se convierte en capacidad de toda la gama.

Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.
Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.

Cerrar ranura, tarjeta, potencia y disipación en conjunto

M.2 y Mini PCIe pueden utilizarse para almacenamiento, Wi-Fi, comunicación celular u otros módulos según la señal implementada. Igual tamaño no significa igual bus ni compatibilidad. Deben confirmarse:

Para PCIe/PCI se añaden longitud, altura, placa, ancho de banda, alimentación auxiliar y flujo. PC-GS6177A aporta PCIe x16 como punto de partida para validar una tarjeta de adquisición. PC-GS6177B ofrece varias PCIe/PCI y una ruta GPU/IA, pero las tarjetas GPU/IA emplean ventilación y una configuración de gran consumo requiere un módulo AC/DC externo de 1000 W.

Por eso una CPU refrigerada pasivamente no define la refrigeración de todo el sistema. Una GPU, disco mecánico u otro módulo activo cambia ruido, mantenimiento, potencia y temperatura.

Ruta térmica conceptual de un PC sin ventilador: fuentes de calor, interfaz, chasis y ambiente. No representa el montaje interno de PC-GS6277A ni garantiza un límite térmico para una configuración concreta.
Ruta térmica conceptual de un PC sin ventilador: fuentes de calor, interfaz, chasis y ambiente. No representa el montaje interno de PC-GS6277A ni garantiza un límite térmico para una configuración concreta.

Verificar la alimentación y la temperatura en el lugar de instalación

Alimentación por referencia

Modelo Alimentación documentada Condición de selección
PC-GS3153MVA, PC-GS31N97MVA 9–28 VDC No ampliar a 9–36 V; calcular fuente y PoE
PC-GS34XXS 12 VDC estándar; 9–36 VDC opcional La opción de amplio rango afecta al número máximo de USB
PC-GS50XXY Adaptador estándar; 9–36 VDC y bornera opcionales La opción no es configuración estándar
PC-GS6177A, PC-GS6177B 9–36 VDC Las tarjetas cambian potencia y fuente
PC-GS6277A 18–36 VDC Sumar CPU, PoE, SSD y carga térmica
IPC-GS1U51A 48 VDC; cuatro salidas de 12 VDC Solo para esta referencia
IPC-GS2U77A 48 VDC No generalizar al resto de IPC

Un vehículo, batería o red con perturbaciones exige evidencia de sobretensión, inversión, impulso de encendido, tierra y norma aplicable. Las fichas revisadas no convierten estas prestaciones en universales.

Temperatura con sus condiciones

PC-GS3153MVA, PC-GS31N97MVA y PC-GS34XXS especifican −20 a 60 °C con circulación de aire; PC-GS50XXY, −10 a 60 °C con la misma condición.

PC-GS6177A y PC-GS6277A vinculan la temperatura al tipo de SSD: −25 a 60 °C con SSD de amplio rango y −10 a 55 °C con SSD convencional, además de circulación de aire. PC-GS6177B especifica −25 a 60 °C con circulación.

IPC-GS1U51A e IPC-GS2U77A indican −20 a 70 °C con circulación de aire sobre la superficie. Este rango no se transforma en una característica general de los IPC para rack.

La prueba en armario debe registrar la temperatura máxima junto al equipo, entradas y salidas de aire, separación, obstrucción de cables, fuentes vecinas, altitud y carga. Una carcasa sin ventilador no elimina el balance térmico del armario.

Cerrar montaje, cableado y mantenimiento

El plano mecánico debe entrar en la revisión antes de comprar. Como mínimo se comprueba:

IPC-GS1U51A mide 430×229×51 mm, y su plano muestra 483 mm con orejas. IPC-GS2U77A mide 430×285×88,8 mm y documenta instalación en rack. Ambos pueden entrar en el diseño del armario, pero “1U/2U” no reemplaza las dimensiones reales.

Tampoco se presupone montaje DIN, mural, empotrado o vehicular para todos los PC. PC-GS50XXY sí especifica fijación mediante soporte; los demás requieren su plano y accesorios correspondientes.

Fotografía original del lateral de mantenimiento del PC-GS6177A y su tapa de acceso al HDD. Deben reservarse espacio de acceso y condiciones de intervención del equipo real.
Fotografía original del lateral de mantenimiento del PC-GS6177A y su tapa de acceso al HDD. Deben reservarse espacio de acceso y condiciones de intervención del equipo real.

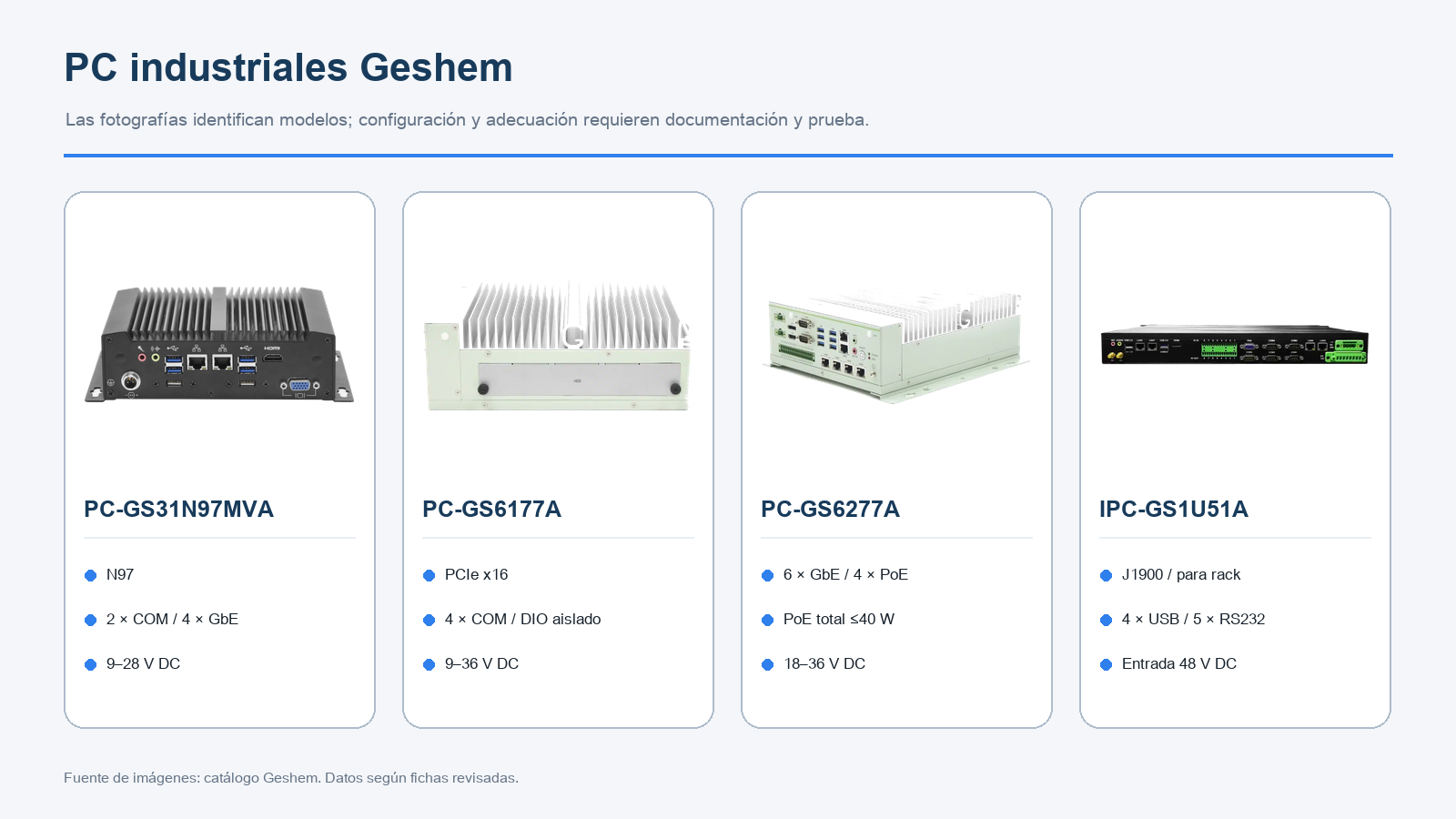

Modelos y condiciones de configuración

PC compactos y de expansión

Modelo Necesidad que puede entrar en preselección Capacidades verificadas Límite principal
PC-GS3153MVA Adquisición serie, varias LAN y parte de la alimentación PoE J6412, 2×RS232/485/422, 4×GbE, 9–28 VDC Circulación de aire; sin IP; PoE máx. 15,4 W por puerto
PC-GS31N97MVA Plataforma N97 con varias LAN/PoE Plataforma N97; E/S según configuración acordada La tabla y la imagen de conectores difieren; acordar E/S, entrada y PoE con plano y pedido
PC-GS34XXS Varias plataformas y configuraciones 2×GbE, M.2/Mini PCIe, 9–36 VDC opcional Gran variación; amplio rango no estándar y condiciona USB
PC-GS50XXY Plataforma compacta con IP52 y soporte 2×GbE, hasta 6 COM, IP52, −10 a 60 °C 9–36 V y bornera opcionales; IP52 no es IP65/IP67
PC-GS6177A Tarjeta PCIe y CPU de mayor capacidad PCIe x16, 2×GbE, 4×COM, DIO aislado, 9–36 VDC Temperatura ligada a SSD, aire y tarjeta
PC-GS6177B GPU/IA o varias ranuras Varias PCIe/PCI, configuración GPU/IA, 9–36 VDC GPU/IA con ventilación; alto consumo con módulo externo
PC-GS6277A Varias LAN, PoE y proceso en el borde 6×GbE, 4×PoE 802.3af, 8DI+8DO, 18–36 VDC PoE total ≤40 W; CPU limitada a 35 W; temperatura condicionada

La tabla de especificaciones y pedidos de PC-GS6277A indica 18–36 VDC, mientras que la descripción de características ofrece otro límite inferior. La fuente debe seleccionarse con el rango confirmado en el pedido.

IPC para rack

Modelo Plataforma verificada Interfaces y expansión Alimentación, ambiente y mecánica
IPC-GS1U51A J1900; 4 GB DDR3L, 8 GB opcional; SSD mSATAII 128 GB 3×USB 2.0, 1×USB 3.0, 5×RS232, 2×GbE+2×Fast Ethernet, 8DI+8DO, Mini PCIe/SIM 48 VDC, cuatro salidas 12 VDC, −20 a 70 °C con aire, 430×229×51 mm
IPC-GS2U77A Core i7-6500U; 8 GB DDR4, 16 GB opcional; SSD mSATAII 256 GB + SSD 2,5 pulgadas 1 TB 6×USB 3.0, 5×RS232, 3×GbE, 12DI+4DO opcional, Mini PCIe/SIM 48 VDC, −20 a 70 °C con aire, 430×285×88,8 mm, rack

Los modelos ilustran rutas, no prioridad comercial, suministro prolongado ni configuración fija. La compra debe fijar ficha vigente, opciones, plano y confirmación escrita.

Límites de sistema operativo, protocolo y software

Las fichas de varios PC enumeran sistemas Windows o Linux; IPC-GS1U51A menciona Windows 7/8/10 y Linux, e IPC-GS2U77A Windows 10, CentOS y Ubuntu. Estos datos permiten formar candidatos de sistema operativo, no prueban compatibilidad con la aplicación.

La imagen final debe probar:

Docker, VPN, OTA, caché sin red, reanudación, OPC UA, Modbus o un PLC concreto son capacidades de software y proyecto. No se deducen de un conector.

Ciclo de vida como control de proyecto

La continuidad requiere documentos de compra; las fichas públicas no prueban un plazo fijo ni un BOM bloqueado. El expediente debe fijar:

referencia, CPU, placa, memoria, almacenamiento, red y tarjetas; imagen, controladores y versión de la aplicación; componentes sustituibles, aviso de cambio y regla de revalidación; plazo, aviso de fin de vida, última compra y sustituto; unidades de reserva, reparación y trazabilidad; versión de fichas, planos y ensayos.

La dirección, ingeniería y el departamento de compras deben acordar estos puntos por escrito. Un artículo no sustituye ese compromiso.

Diagnóstico por capas: conservar evidencias antes de reiniciar y correlacionar alimentación, enlace, recepción/SDK, imagen, pieza, cola y plazo. El registro está sin completar; es una guía de investigación, no un resultado medido ni una aceptación superada.
Diagnóstico por capas: conservar evidencias antes de reiniciar y correlacionar alimentación, enlace, recepción/SDK, imagen, pieza, cola y plazo. El registro está sin completar; es una guía de investigación, no un resultado medido ni una aceptación superada.

Comprobar la configuración completa

En el prototipo conviene mantener las versiones de sistema, controladores y periféricos previstas para producción. La carga simultánea y el entorno final permiten registrar rendimiento, temperatura y errores de comunicación. La recuperación tras cortes de red o alimentación, o al acercarse al límite de almacenamiento, forma parte del comportamiento de la aplicación. Conservar esos resultados junto con la configuración facilita evaluar ampliaciones y repuestos.
