Computación en el borde en fabricación: funciones del IPC, límites de control y selección

Preparar datos junto a la máquina y enviar sólo los resultados necesarios puede reducir la dependencia del enlace hacia los sistemas de planta. Es útil para visión, registros y mantenimiento, pero exige definir adquisición, tiempo e incidencias de datos: situar un PC al lado de la línea no implementa esa lógica.

El IPC aporta una base de cómputo y conexión; protocolos, búfer, inferencia y reenvío dependen del software y de la configuración. Un IPC convencional no proporciona control de seguridad ni tiempos garantizados por su ubicación. Conviene repartir las funciones con PLC, controladores, SCADA/MES y nube antes de seleccionar hardware.

Condiciones que orientan la selección

Necesidad del proyecto Datos que deben cerrarse Posible función del IPC Lo que el hardware no demuestra
Conectar PLC, instrumentos y equipos existentes Modelos, interfaces, protocolos, puntos y ciclo de muestreo Ejecutar adquisición, preparación y enlace con sistemas superiores Compatibilidad con todos los protocolos, reenvío automático o control estricto en tiempo real
Varias cámaras y visión artificial Interfaz, ancho de banda, PoE, algoritmo, almacenamiento y cadencia Ejecutar adquisición de imagen, visión o inferencia Software de visión incluido, rendimiento fijo o rechazo seguro
Supervisión de condición Sensores, muestreo, retención y responsable de alarmas Adquirir, extraer características, almacenar temporalmente y publicar Modelo predictivo, base de datos o plataforma remota incluidos
Coordinación con SCADA, MES y nube Propiedad del dato, zonas de red, datos enviados y estrategia de fallo Procesar datos locales y ejecutar aplicaciones Sincronización automática, autonomía total, VPN/OTA o certificación de ciberseguridad

Qué significa computación en el borde industrial

Un nodo de borde se sitúa cerca de la máquina, línea o taller para tratar datos de acuerdo con el proyecto. Puede, por ejemplo, conservar solo imágenes defectuosas, añadir unidad, marca de tiempo y calidad a puntos del PLC o resumir datos de alta frecuencia antes de enviarlos.

Estas conductas dependen del software, la calidad de datos, la red y las reglas de trazabilidad. No son funciones automáticas de un IPC.

Los beneficios potenciales se agrupan en:

Reparto de responsabilidades

PLC y control de movimiento. El PLC suele ejecutar secuencias, estados e interbloqueos de máquina. Las tareas con sincronismo, trayectoria o ciclo determinista corresponden al controlador de movimiento o a la solución de control validada. Un IPC puede intercambiar datos o ejecutar una aplicación superior, pero sus LAN, COM o DIO no le transfieren automáticamente la responsabilidad de control.

PLC de seguridad y controladores de seguridad. Parada de emergencia, puertas, cortinas, finales y otras funciones de seguridad se diseñan según riesgo, arquitectura de seguridad funcional y normativa aplicable. Un IPC convencional no debe describirse como sustituto de un PLC de seguridad, de un circuito de seguridad o de un enclavamiento validado.

PC industrial. El IPC proporciona recursos de cómputo, memoria, almacenamiento, LAN, COM, USB, DIO y PCIe para ejecutar adquisición, preparación de datos, aplicaciones, visión o algoritmos. Deben confirmarse por proyecto los controladores de protocolo, la base de datos, los contenedores, el almacenamiento temporal, la sincronización, las actualizaciones remotas y la política de seguridad.

SCADA, MES, WMS, ERP y plataformas centrales. SCADA concentra supervisión, tendencias, alarmas e interfaz de operación. MES gestiona ejecución, órdenes, calidad y trazabilidad. WMS y ERP atienden procesos de almacén y negocio. Las plataformas centrales encajan mejor en retención prolongada, análisis multi-línea, gestión centralizada o entrenamiento de modelos.

La frontera varía por proyecto, pero estas funciones no deben presentarse como capacidades integradas en un IPC.

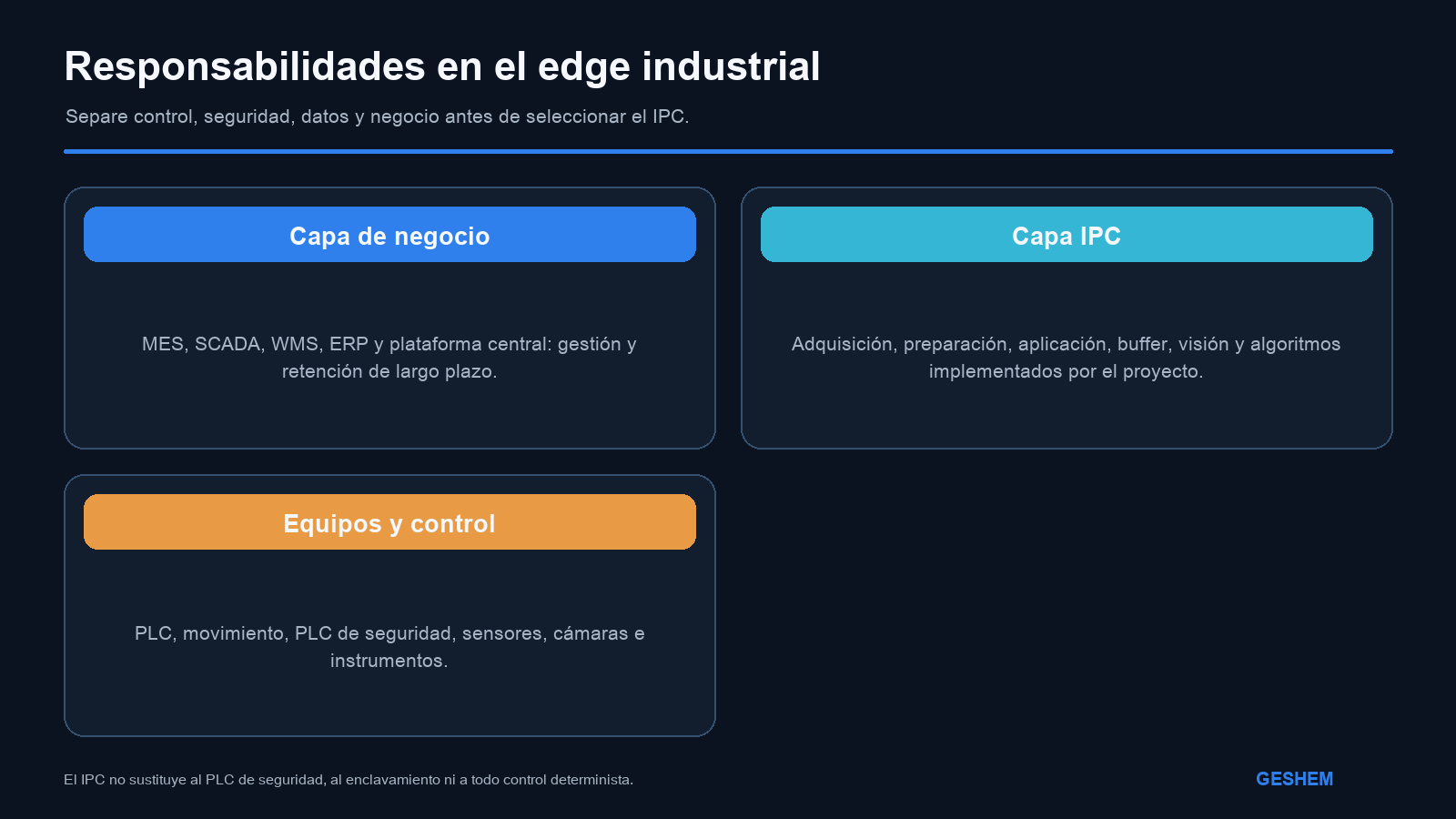

Reparto de responsabilidades entre control, IPC y plataformas de negocio
Reparto de responsabilidades entre control, IPC y plataformas de negocio

Hardware verificable frente a funciones del proyecto

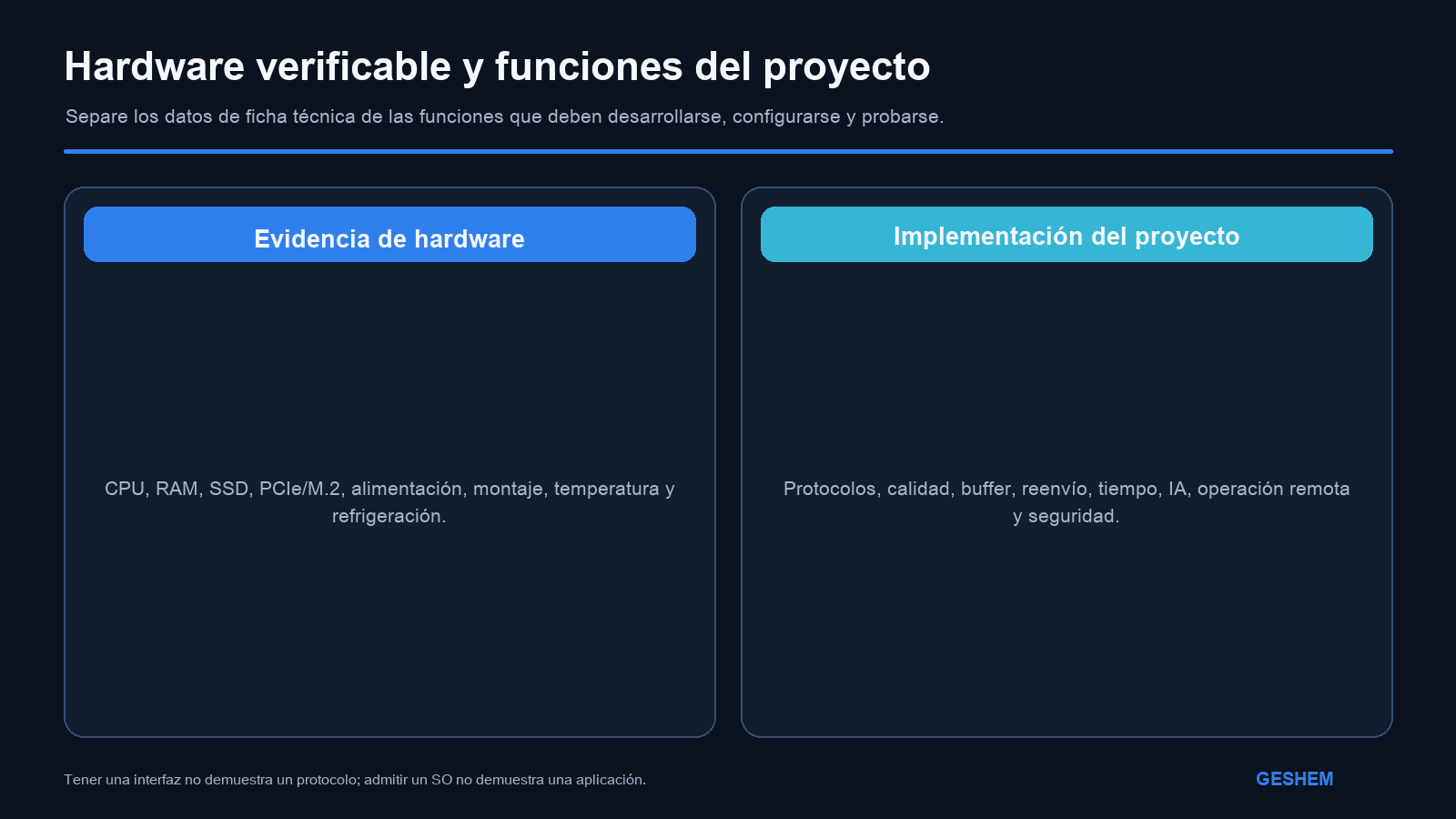

Diferencia entre recursos de hardware y funciones implementadas por el proyecto
Diferencia entre recursos de hardware y funciones implementadas por el proyecto

Elementos que pueden verificarse en la ficha técnica. plataforma de procesador, memoria y almacenamiento; número y modo de LAN, PoE, COM, USB y DIO; ranuras PCIe, M.2 y Mini PCIe; entrada eléctrica, montaje y condiciones térmicas; refrigeración de CPU, chasis y tarjetas de expansión.

Elementos que no se deducen de esos conectores. disponibilidad y estabilidad de un controlador para un PLC, CNC o instrumento concreto; tratamiento de calidad, unidades, marcas de tiempo y valores anómalos; base de datos local, almacenamiento temporal, reenvío y resolución de conflictos; compatibilidad ya validada con Docker, SCADA, cliente MES o software del cliente; precisión, rendimiento, latencia y manejo de excepciones de un modelo de IA; VPN, OTA, roles, auditoría, restauración de imagen o Secure Boot; tiempo real determinista, seguridad funcional o una certificación concreta de ciberseguridad.

Tres rutas habituales de aplicación

Datos de máquina hacia sistemas de producción. El IPC puede aportar puertos y ejecutar software de adquisición para PLC, instrumentos, lectores y equipos antiguos. El proyecto debe revisar modelo, protocolo, puntos, muestreo, permisos y manejo de errores. El contrato de datos hacia SCADA o MES debe definir estructura, unidad, marca de tiempo y calidad.

En esta ruta suelen pesar más la compatibilidad de interfaces, la escritura prolongada, la segmentación de red, la recuperación tras un corte y el mantenimiento que el uso de la CPU más potente.

Visión artificial e inferencia en el borde. Se deben calcular cámaras, interfaz, resolución, frecuencia, disparo, tamaño de imagen, retención y carga de algoritmo. PoE puede simplificar el cableado de cámaras de red, pero añade límites de potencia y calor.

Un IPC puede ejecutar visión o inferencia. La actuación final sobre rechazo, robot o seguridad debe quedar asignada en la arquitectura de control. La capacidad para instalar una GPU no es común a todos los modelos y no permite prometer un rendimiento de inferencia sin prueba.

Supervisión de condición y mantenimiento. Temperatura, vibración, corriente, presión, horas y alarmas pueden tratarse antes de enviarse. El mantenimiento predictivo requiere muestreo fiable, histórico suficiente, características y un modelo validado; no aparece por instalar un «PC para el borde».

Cuando la red falla, el software debe definir capacidad de almacenamiento temporal, prioridad, reenvío, eliminación de duplicados, sincronización horaria y desgaste del SSD.

Candidata genérica pendiente de validar: cuatro enlaces directos 1GbE, 2448 × 2048 Mono8 y 20 fps producen 100,27008 MB/s por cámara y 401,08032 MB/s en total. Cada imagen contiene 5,013504 MB decimales. La reserva Class 3 de 61,6 W y el objetivo de 80 W a 50 °C no describen un producto concreto.
Candidata genérica pendiente de validar: cuatro enlaces directos 1GbE, 2448 × 2048 Mono8 y 20 fps producen 100,27008 MB/s por cámara y 401,08032 MB/s en total. Cada imagen contiene 5,013504 MB decimales. La reserva Class 3 de 61,6 W y el objetivo de 80 W a 50 °C no describen un producto concreto.

Coordinación entre borde y plataforma central

Para cada conjunto de datos conviene responder:

  1. quién lo genera, quién lo posee y quién puede acceder;
  2. cuánto se conservan el dato bruto, el resultado, la anomalía y el agregado;
  3. qué funciones continúan, se degradan o se detienen sin red;
  4. cómo se ordenan, validan, desduplican y reenvían los datos;
  5. dónde termina la responsabilidad de control, seguridad y negocio.

Estas son decisiones de arquitectura y software. El IPC aporta recursos de ejecución, pero no prueba sincronización automática ni operación autónoma.

Ejemplo calculado: entrada constante de 401,08 MB/s, escritura a 150 MB/s entre t = 0 y t = 2 s y recuperación a 450 MB/s. Los 502,16 MB adicionales se vacían a 48,92 MB/s en unos 10,27 s; la cola llega a cero en t ≈ 12,27 s. No es un ensayo de SSD.
Ejemplo calculado: entrada constante de 401,08 MB/s, escritura a 150 MB/s entre t = 0 y t = 2 s y recuperación a 450 MB/s. Los 502,16 MB adicionales se vacían a 48,92 MB/s en unos 10,27 s; la cola llega a cero en t ≈ 12,27 s. No es un ensayo de SSD.

Secuencia para seleccionar un IPC para computación en el borde

Fijar software y carga continua. Documente sistema operativo, procesos, base de datos, algoritmo, carga de pico y continua. Si hay GPU o capturadora, incorpore longitud, potencia, alimentación y ventilación.

Cotejar interfaz y protocolo por dispositivo. Para cada PLC, instrumento, cámara, lector y sensor, registre interfaz física, protocolo, cantidad, aislamiento, distancia y origen del controlador. Distinga configuración estándar, opcional y conmutable.

Calcular red, PoE y almacenamiento. En varias cámaras, calcule ancho de banda con frecuencia y tamaño reales. Para PoE, confirme estándar por puerto y potencia total. Incluya datos ordinarios, anomalías, registros, imagen del sistema, tiempo de búfer y vida de escritura del SSD.

Verificar alimentación, montaje y térmica. Los rangos de entrada varían por modelo; no debe describirse toda la familia como 9–36 V. Confirme conector, tierra, protección, temperatura de armario, circulación de aire, orientación, separación, altitud y fuentes de calor.

Ensayar compatibilidad y fallos. Pruebe con software, controladores, cámaras, tarjetas y red finales. Incluya pérdida de red, almacenamiento casi lleno, proceso detenido, recuperación tras corte, reenvío y temperatura máxima. Las tareas de seguridad o control determinista siguen su propio proceso de validación.

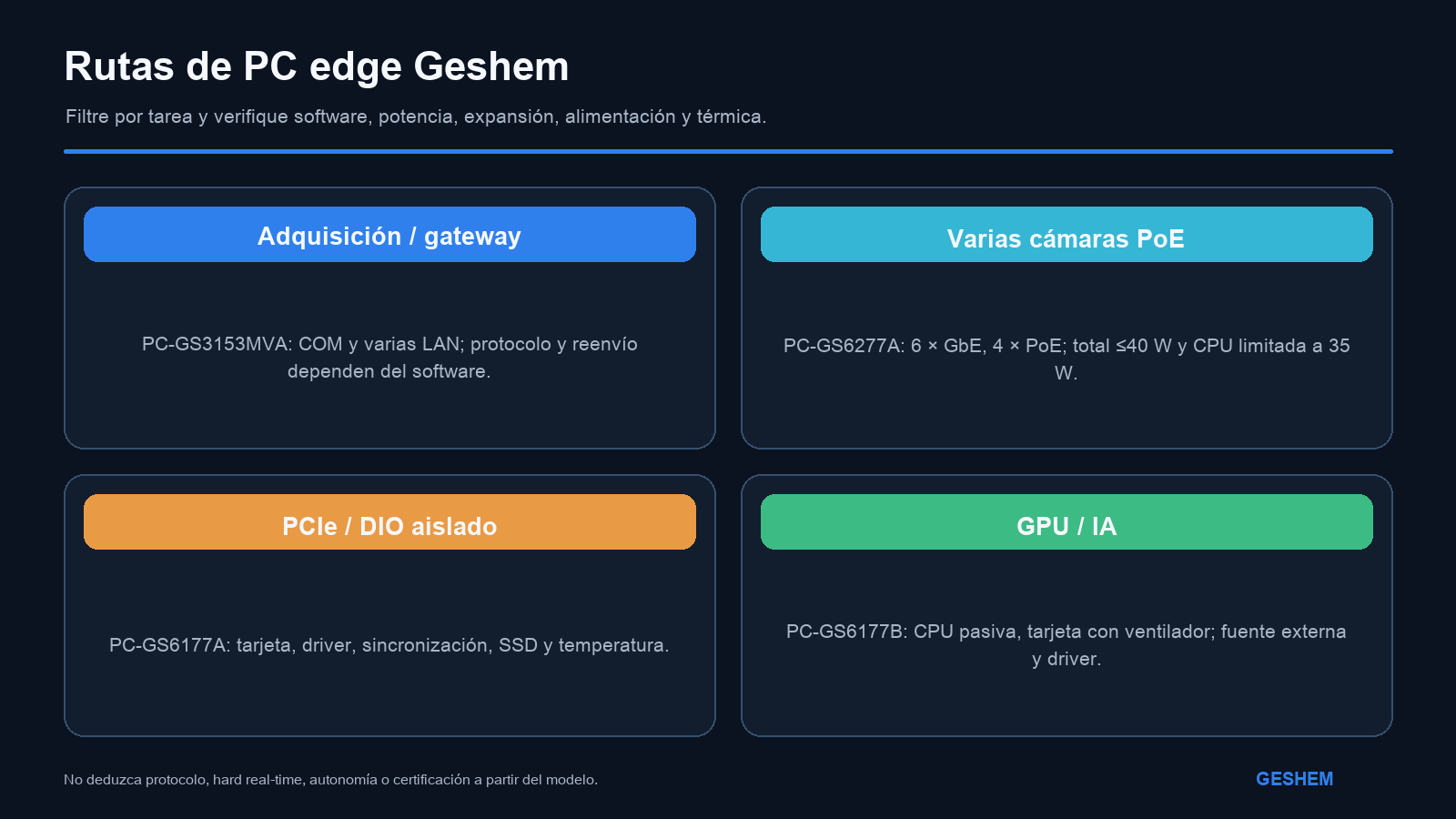

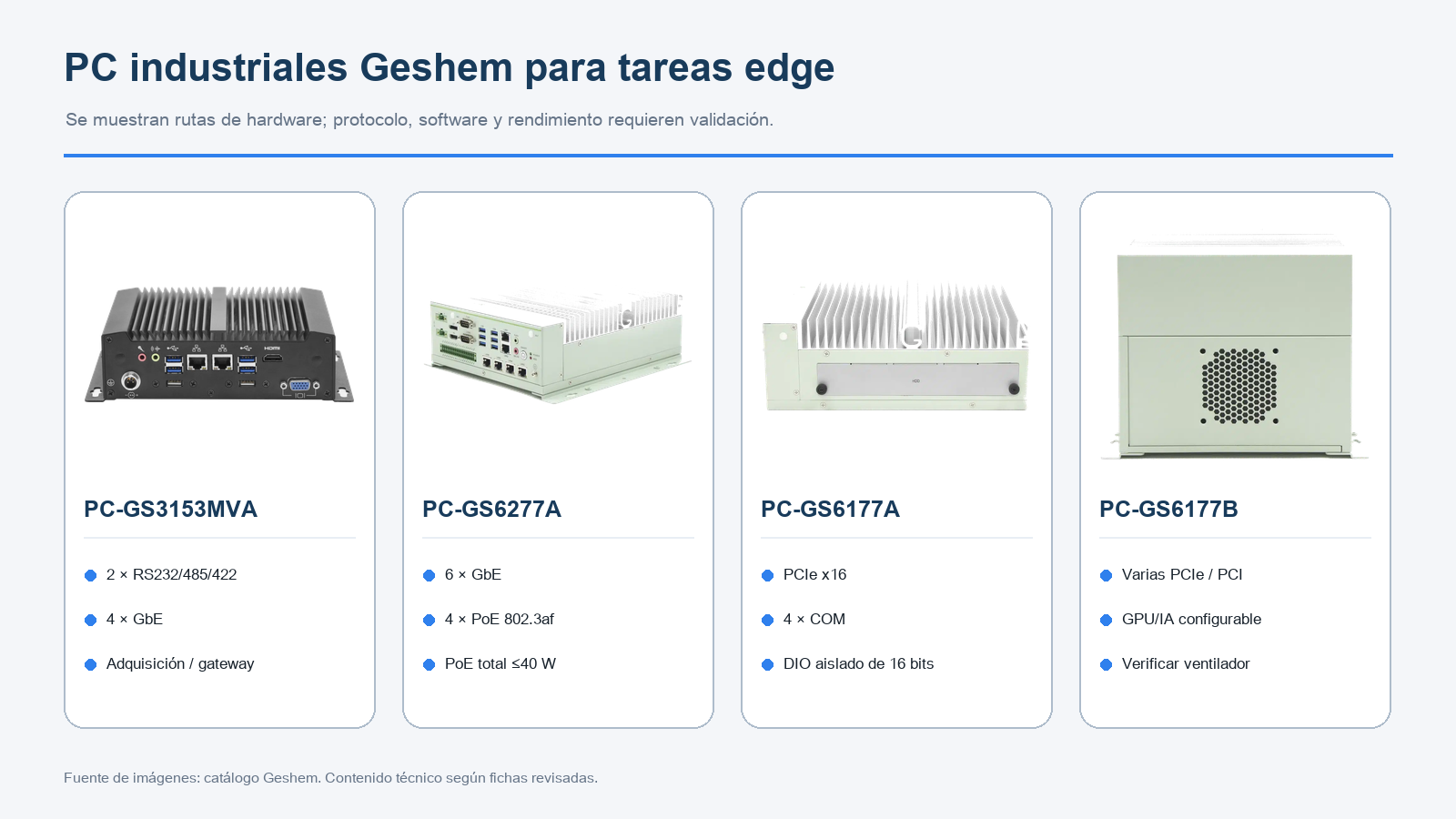

Rutas de producto Geshem

Ruta Modelo candidato Hardware verificado Límite o validación pendiente
Adquisición serie y pasarela de comunicaciones PC-GS3153MVA Dos RS232/485/422, cuatro LAN Gigabit, Windows/Linux; inalámbrico opcional Controlador, puntos, búfer y reenvío dependen del software; 9–28 V; requiere circulación de aire
Adquisición de bajo consumo con N97 PC-GS31N97MVA Plataforma N97; E/S según configuración acordada La tabla y la imagen de conectores difieren; acordar E/S, entrada y PoE con plano y pedido
Varias cámaras PoE PC-GS6277A Seis LAN; LAN3–6 PoE 802.3af; 8 DI + 8 DO PoE total ≤40 W; CPU limitada a 35 W; 18–36 V; no incluye software de visión
Capturadora PCIe y DIO PC-GS6177A PCIe x16, dos LAN, cuatro COM, DIO aislado de 16 bits Controlador, sincronización y rendimiento por validar; térmica según SSD, aire y expansión
Expansión GPU/IA PC-GS6177B Varias PCIe/PCI; admite configuración con GPU/IA CPU sin ventilador, tarjeta con ventilador; alta potencia requiere fuente externa; sin promesa NPU

La tabla de especificaciones y pedidos de PC-GS6277A indica 18–36 VDC, mientras que la descripción de características ofrece otro límite inferior. La fuente debe seleccionarse con el rango confirmado en el pedido.

Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.
Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.

Ejemplo de arquitectura verificable

Para conectar varios equipos y enviar resultados de calidad a MES:

  1. el PLC conserva control e interbloqueos; el sistema de seguridad conserva las funciones de seguridad;
  2. el IPC ejecuta adquisición mediante interfaces y protocolos confirmados;
  3. el software añade marca de tiempo, unidad, calidad y tratamiento de anomalías;
  4. el almacenamiento local conserva un búfer y registros según reglas definidas;
  5. un servicio entrega datos tratados a SCADA o MES;
  6. tras una interrupción, el software aplica una estrategia ensayada de búfer, desduplicación y reenvío;
  7. cualquier escritura de mando desde sistemas superiores define autoridad, validez, tiempo de espera, fallo y frontera de seguridad.

El ejemplo no promete un protocolo ni una latencia concretos. El diseño final se valida con la lista de puntos, la segmentación de red, el software y los criterios de aceptación.

Recorridos de alimentación PoE, imágenes y coordinación con el PLC. La microrráfaga es un ejemplo separado: entrada agregada de 4 Gb/s y salida compartida de 2,5 Gb/s durante 10 ms acumulan 1,875 MB; no es la velocidad de cada cámara ni una medición de producto.
Recorridos de alimentación PoE, imágenes y coordinación con el PLC. La microrráfaga es un ejemplo separado: entrada agregada de 4 Gb/s y salida compartida de 2,5 Gb/s durante 10 ms acumulan 1,875 MB; no es la velocidad de cada cámara ni una medición de producto.

Comprobar la configuración completa

En el prototipo conviene mantener las versiones de sistema, controladores y periféricos previstas para producción. La carga simultánea y el entorno final permiten registrar rendimiento, temperatura y errores de comunicación. La recuperación tras cortes de red o alimentación, o al acercarse al límite de almacenamiento, forma parte del comportamiento de la aplicación. Conservar esos resultados junto con la configuración facilita evaluar ampliaciones y repuestos.
