Guía para seleccionar un PC industrial sin ventilador: carga, disipación térmica, E/S y alimentación

Un PC sin ventilador puede reducir el trabajo de limpieza de ventiladores en un armario con polvo. El calor, sin embargo, sigue necesitando una salida desde la carcasa al entorno; colocarlo en un recinto cerrado no resuelve esa condición. Carga sostenida, recorrido del aire, SSD y tarjetas se seleccionan conjuntamente para evitar pérdidas de rendimiento después de la instalación.

Sin ventilador describe la refrigeración. No garantiza por sí mismo estanqueidad, silencio absoluto, ausencia de mantenimiento ni una prestación térmica. Cada modelo de los ejemplos se interpreta con sus condiciones de configuración.

Fotografía original del lateral y las aletas del PC-GS6277A. El proyecto debe dejar libre el intercambio térmico y verificar orientación, cableado y focos próximos; esta fotografía no establece una separación universal ni una temperatura admisible.
Fotografía original del lateral y las aletas del PC-GS6277A. El proyecto debe dejar libre el intercambio térmico y verificar orientación, cableado y focos próximos; esta fotografía no establece una separación universal ni una temperatura admisible.

Carga y condiciones de instalación

Condición del proyecto Qué debe verificarse Ruta de preselección
Adquisición serie, pasarela de comunicaciones o servicios locales ligeros Modo de los puertos COM, LAN, comunicaciones opcionales y carga continua Comparar PC-GS3153MVA, PC-GS31N97MVA y PC-GS34XXS
Varias cámaras PoE Potencia por cámara, potencia PoE total, ancho de banda, carga de CPU/SSD y temperatura del armario PC-GS6277A dispone de seis LAN; LAN3–6 admiten PoE 802.3af y la salida total PoE no debe superar 40 W
Tarjeta de adquisición PCIe Formato de tarjeta, ranura, controlador, alimentación y disipación PC-GS6177A incorpora PCIe x16 y puede entrar en la fase de compatibilidad
GPU o acelerador de IA Longitud, potencia, alimentación auxiliar y ventilación de la tarjeta PC-GS6177B permite estas expansiones, pero la tarjeta GPU/IA utiliza ventilador
Armario pequeño, cerrado o caliente Temperatura real, circulación de aire, separación, orientación, consumo y grado térmico del SSD Varios rangos publicados exigen circulación de aire sobre la superficie
Lavado, chorros de agua o inmersión Grado IP, conectores, materiales e informe de ensayo del modelo Un PC sin ventilador no equivale a IP65/IP67; PC-GS50XXY declara IP52

Qué aporta el diseño sin ventilador y qué no demuestra

Un PC industrial sin ventilador conduce el calor desde los componentes hasta el chasis y, desde allí, al aire del entorno. Al eliminar el ventilador correspondiente puede reducir la entrada de polvo impulsada por ese elemento, la limpieza de filtros y la sustitución del ventilador. También elimina esa fuente concreta de ruido.

No permite concluir automáticamente:

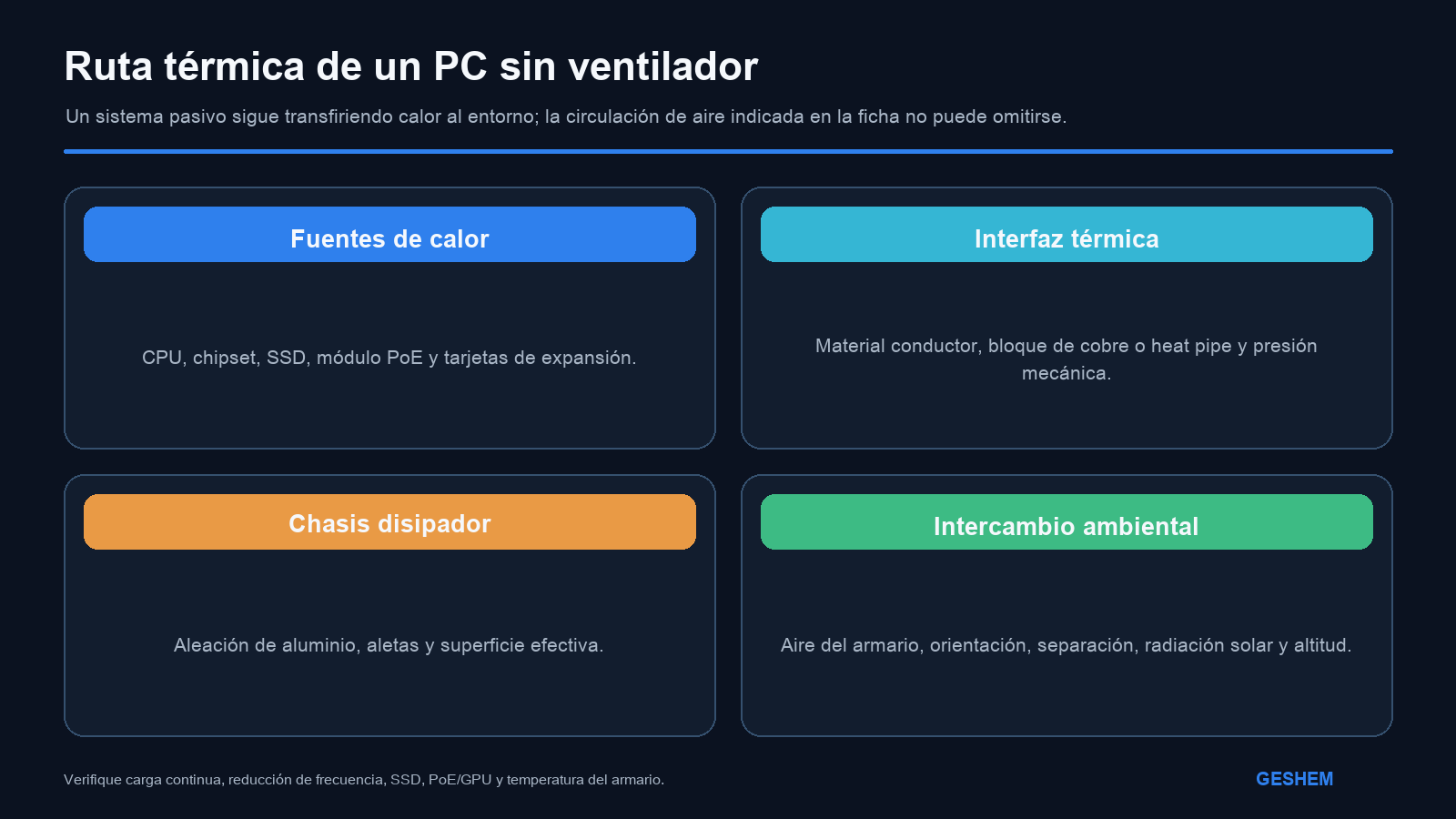

Ruta conceptual del calor: componentes, interfaces térmicas, chasis y ambiente; la construcción depende del modelo.
Ruta conceptual del calor: componentes, interfaces térmicas, chasis y ambiente; la construcción depende del modelo.

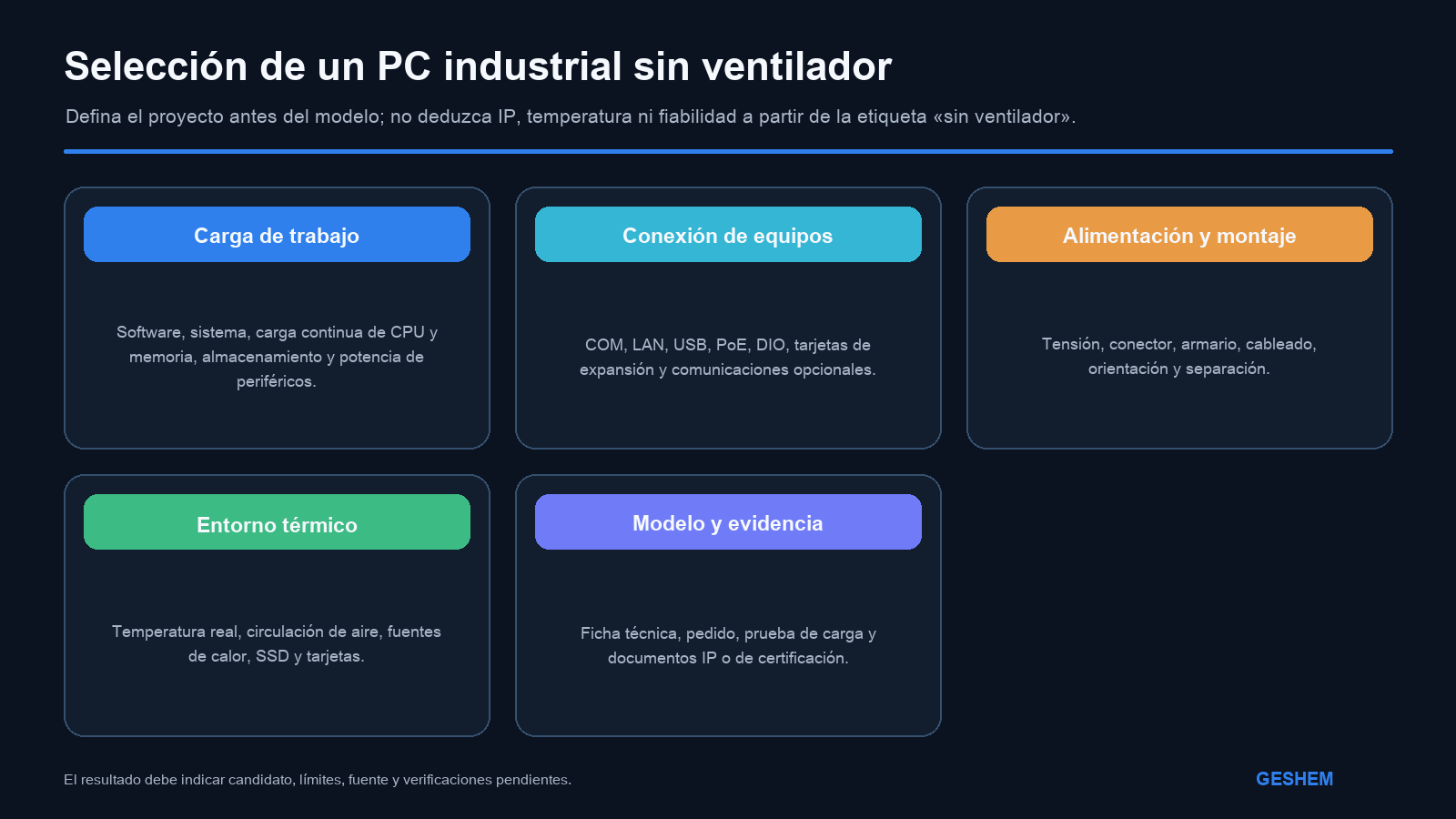

Definir la carga continua

El nombre comercial de la CPU no describe por sí solo el rendimiento sostenido. Antes de seleccionar un modelo, conviene documentar:

  1. software, sistema operativo y versión;
  2. uso medio y máximo de CPU;
  3. memoria y escritura continua en almacenamiento;
  4. número de cámaras, resolución, frecuencia de imagen y codificación;
  5. tarjetas PCIe, GPU, aceleradores o dispositivos PoE;
  6. reducción de frecuencia admisible, latencia y recuperación;
  7. temperatura máxima medida dentro del armario.

PC-GS34XXS admite distintas plataformas de CPU, pero no todas comparten el mismo presupuesto térmico. En PC-GS6277A, la información de pedido limita a 35 W el consumo de CPU mediante BIOS para las plataformas indicadas. Ese límite debe evaluarse con el software real, no solo con la etiqueta Core i5 o Core i7.

Traducir la topología de dispositivos en requisitos verificables de E/S

Contar conectores no basta. Para cada equipo de campo se debe confirmar:

PC-GS3153MVA especifica dos puertos serie configurables y cuatro LAN Gigabit. En PC-GS31N97MVA, la tabla y la imagen de conectores difieren; el pedido debe fijar E/S, alimentación y PoE. PC-GS34XXS también requiere identificar la combinación concreta de CPU e interfaces.

La conversión de protocolos, el almacenamiento y reenvío tras una desconexión, las bases de datos, los contenedores, las VPN o la actualización remota son funciones de software. La presencia de puertos serie y LAN no demuestra que estén incluidas.

Calcular conjuntamente red, PoE y disipación térmica

En visión artificial se necesitan tres presupuestos:

PC-GS6277A ofrece seis LAN Gigabit; LAN3–6 admiten PoE 802.3af y la salida total PoE no supera 40 W. Para valorar este modelo deben verificarse también la entrada de 18–36 VDC, el límite de CPU de 35 W, el SSD y la disipación del armario.

PC-GS3153MVA y PC-GS31N97MVA pueden entrar en proyectos de cámaras o adquisición de datos en el borde con menor consumo. El número de cámaras no se obtiene contando puertos: depende de potencia, ancho de banda y procesamiento.

Si se necesita una capturadora PCIe, PC-GS6177A puede utilizarse en la prueba de compatibilidad. Deben confirmarse dimensiones, ancho de banda, controlador, sincronización y temperatura continua.

Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.
Fotografía original completa del panel de E/S del PC-GS6277A. La disposición de conectores no sustituye la definición eléctrica ni demuestra rendimiento de adquisición.

Entender cómo una GPU cambia el límite «sin ventilador»

En PC-GS6177B la CPU se refrigera sin ventilador, pero la ficha técnica indica que la tarjeta GPU/IA usa ventilador; las configuraciones de alta potencia requieren una fuente AC/DC externa. La descripción correcta es «CPU sin ventilador y tarjeta de expansión con ventilación», no «sistema totalmente sin ventilador».

La validación debe fijar:

Aplicar el rango térmico con todas sus condiciones

Modelo Rango publicado Condiciones que deben conservarse
PC-GS3153MVA −20 a 60 °C Circulación de aire sobre la superficie
PC-GS31N97MVA −20 a 60 °C Circulación de aire sobre la superficie
PC-GS34XXS −20 a 60 °C Circulación de aire; CPU y configuración variables
PC-GS50XXY −10 a 60 °C Circulación de aire; la ficha técnica especifica IP52
PC-GS6177A SSD de amplio rango: −25 a 60 °C; SSD estándar: −10 a 55 °C Tipo de SSD correspondiente y circulación de aire
PC-GS6177B −25 a 60 °C Circulación de aire; la GPU/IA tiene refrigeración independiente
PC-GS6277A SSD de amplio rango: −25 a 60 °C; SSD estándar: −10 a 55 °C SSD, circulación de aire y presupuestos CPU/PoE

En la instalación se deben registrar la orientación, la separación entre equipos, la obstrucción de aletas por cables, la ruta del aire, la radiación solar, la altitud y otras fuentes de calor. La temperatura relevante es la medida cerca del equipo, no únicamente la consigna de climatización de la nave.

Confirmar la alimentación modelo por modelo

Por tanto, 9–36 V no es una capacidad universal. En AGV, vehículos o alimentación por batería también deben verificarse transitorios, inversión de polaridad, picos y normas sectoriales; la documentación disponible no permite generalizar esas capacidades.

Cuándo encaja y cuándo requiere otra solución

Puede entrar en la preselección

Requiere validación específica

No debe seleccionarse solo por ser «sin ventilador»

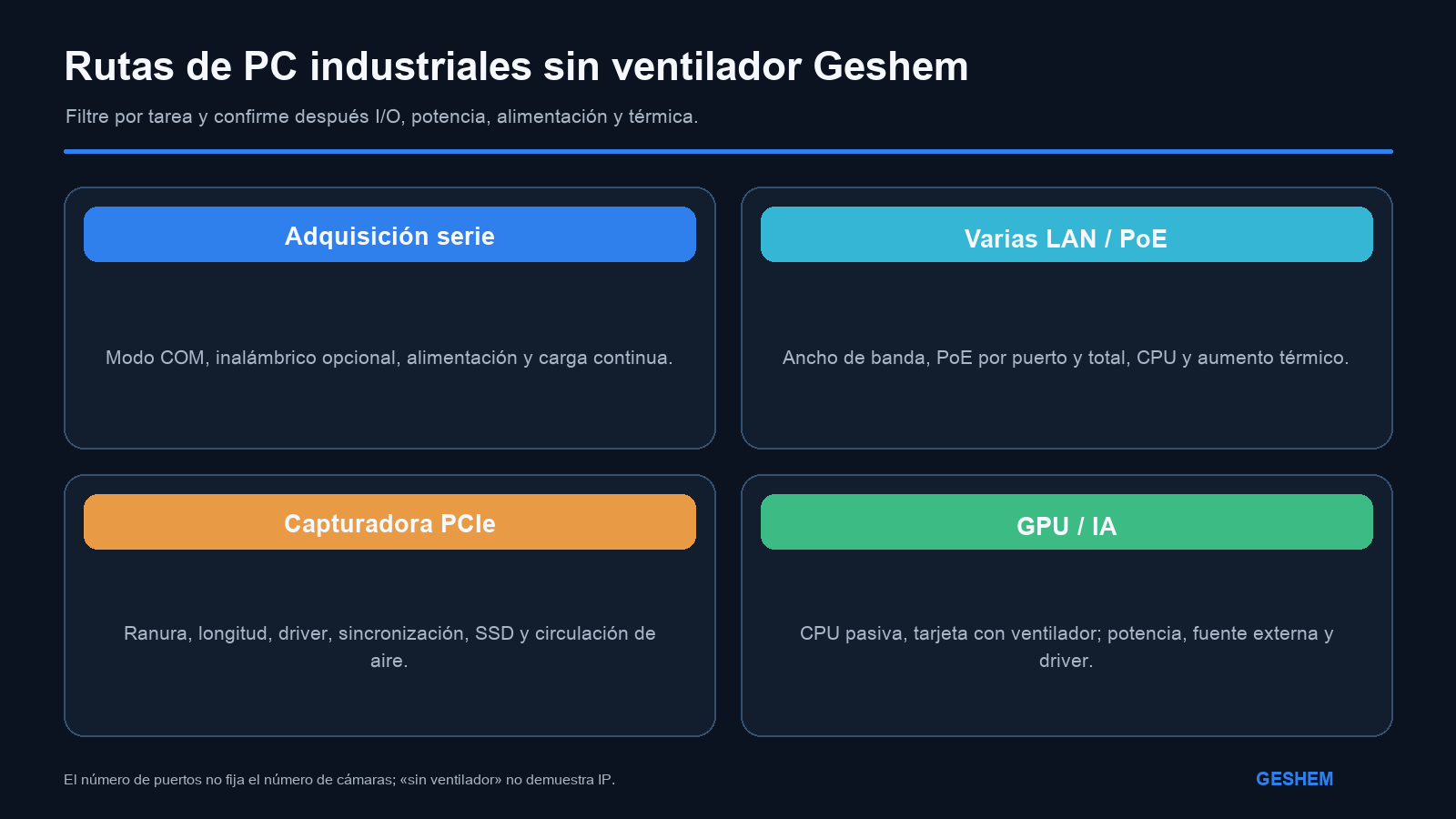

Rutas de aplicación para comparar candidatos; las capacidades dependen del modelo y del proyecto.
Rutas de aplicación para comparar candidatos; las capacidades dependen del modelo y del proyecto.

Comparación entre refrigeración pasiva y forzada

Criterio Sin ventilador Con ventilador Pregunta decisiva
Disipación Conducción al chasis y al ambiente Flujo de aire forzado ¿Cuál es la carga continua y qué intercambio térmico existe?
Polvo y mantenimiento Reduce el mantenimiento del ventilador, pero no implica sellado Puede exigir limpieza de filtro y ventilador ¿Qué grado IP y qué ciclo de mantenimiento necesita el proyecto?
Ruido Elimina esa fuente de ruido Añade ruido del ventilador ¿Hay HDD, relés o tarjetas con ventilador?
Carga sostenida Más condicionada por chasis y ambiente Tolera mejor ciertas cargas térmicas elevadas ¿Qué muestra una prueba prolongada?
Instalación Las aletas pueden requerir espacio libre El recorrido del aire debe permanecer despejado ¿Hay espacio de instalación y servicio?

Mapa de modelos Geshem

Fotografía original del lateral de mantenimiento del PC-GS6177A y su tapa de acceso al HDD. Deben reservarse espacio de acceso y condiciones de intervención del equipo real.
Fotografía original del lateral de mantenimiento del PC-GS6177A y su tapa de acceso al HDD. Deben reservarse espacio de acceso y condiciones de intervención del equipo real.
Modelo Necesidad de preselección Capacidades verificadas Límite principal
PC-GS3153MVA Adquisición de bajo consumo y varias redes J6412, dos COM configurables, cuatro LAN Gigabit, 9–28 VDC Temperatura condicionada a circulación de aire; sin evidencia IP
PC-GS31N97MVA Plataforma N97, varias LAN y PoE Plataforma N97; E/S según configuración acordada La tabla y la imagen de conectores difieren; acordar E/S, entrada y PoE con plano y pedido
PC-GS34XXS Varias opciones de CPU y E/S Dos LAN Gigabit; inalámbrico y amplio rango opcionales CPU, E/S y alimentación dependen de la configuración
PC-GS50XXY Plataforma compacta con grado IP explícito Chasis metálico sin ventilador; IP52 declarado IP52 no equivale a IP65/IP67; 9–36 V opcional
PC-GS6177A Capturadora PCIe y CPU de mayor rendimiento PCIe x16, dos LAN, cuatro COM, DIO aislado, 9–36 VDC SSD, circulación de aire y expansión condicionan la disipación térmica
PC-GS6177B GPU/IA o varias ranuras Varias PCIe/PCI; 9–36 VDC CPU sin ventilador, tarjeta GPU/IA con ventilador
PC-GS6277A Varias redes y cámaras PoE Seis LAN, cuatro PoE 802.3af, 8 DI + 8 DO, 18–36 VDC PoE total ≤40 W; CPU limitada a 35 W; requiere circulación de aire

La tabla de especificaciones y pedidos de PC-GS6277A indica 18–36 VDC, mientras que la descripción de características ofrece otro límite inferior. La fuente debe seleccionarse con el rango confirmado en el pedido.

Una ralentización del almacenamiento afecta a toda la aplicación: el ejemplo calculado acumula 502,16 MB durante 2 s y tarda unos 10,27 s adicionales en vaciarse. Explica el efecto de una pausa, sin atribuirla por sí sola a temperatura ni a un modelo de SSD.
Una ralentización del almacenamiento afecta a toda la aplicación: el ejemplo calculado acumula 502,16 MB durante 2 s y tarda unos 10,27 s adicionales en vaciarse. Explica el efecto de una pausa, sin atribuirla por sí sola a temperatura ni a un modelo de SSD.

Comprobar la configuración completa

En el prototipo conviene mantener las versiones de sistema, controladores y periféricos previstas para producción. La carga simultánea y el entorno final permiten registrar rendimiento, temperatura y errores de comunicación. La recuperación tras cortes de red o alimentación, o al acercarse al límite de almacenamiento, forma parte del comportamiento de la aplicación. Conservar esos resultados junto con la configuración facilita evaluar ampliaciones y repuestos.
